Порядок устройства ввода водопровода в здание

Вводы в здание от наружной сети выполняют из чугунных или стальных труб диаметром не менее 50 мм. Для небольших зданий производственного или общественного назначения с расходом воды не более 1 л/сек, а также для жилых домов с количеством квартир не более восьми допускается устройство вводов из стальных оцинкованных труб диаметром 20—40 мм. Наружная поверхность стальных неоцинкованных труб, укладываемых в земле, предохраняется от коррозии при помощи изоляции.

Расстояние по горизонтали от ввода водопровода должно быть не менее: 2 м до выпусков канализации; 0,7 м до вводов газа; 0,75 м до вводов электрических и телефонных кабелей.

В местах пересечения стен подвала и фундаментов вводы прокладывают в стальных футлярах диаметром на 100 мм больше диаметра ввода. Кольцевое отверстие между трубопроводом и футляром заделывают мятой глиной и просмоленным канатом с затиркой торцовой поверхности цементным раствором.



В фундаментах устраивают перемычки или разгрузочные арки для предохранения ввода при осадке здания. В мокрых грунтах и при наличии грунтовых вод заделка вводов осуществляется при помощи сальника.

Уклон ввода должен быть не менее 3 мм на 1 м длины и направлен в сторону городской сети.
Типовая схема ввода показана на рис. 1.

ввод тубопровода

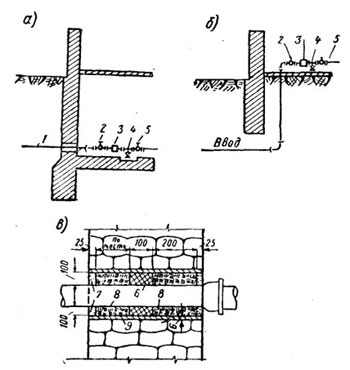

Рис. 1. Схема прокладки ввода в здание
а — через кладку фундамента; б — в грунте под фундаментом;в заделка ввода в кладке фундамента; 1 — ввод; 2 — первый вентиль; 3 — водомер; 4 — спускной кран; 5 — второй вентиль; 6 — смоляная прядь; 7 — заделка цементным раствором; 8 — мятая глина; 9 — чехол из стальной трубы
