Этажи, у которых полы помещений расположены ниже отметки тротуара не более чем на половину высоты помещений, называются цокольными полуподвальными
Непрерывные фундаменты (фундаменты-стенки) или столбовые с забиркой между ними (перегородками из кирпича, бетона, железобетона) используются во многих случаях для образования подземных этажей, предназначенных главным образом для хозяйственных целей.
Этажи, у которых полы помещений расположены ниже отметки тротуара не более чем на половину высоты помещений, называются цокольными (полуподвальными), а этажи с расположением полов ниже отметки тротуара более чем на половину высоты помещений — подвальными.
Сообщение с этими этажами осуществляется через соответствующие марши в лестничных клетках или через непосредственные выходы наружу (рис. а). Транспортировка грузов в подвалы производится через двери или через специальные проемы — люки, оборудованные спусками (рис. б).
При низком расположении полов первого этажа освещение подвалов осуществляется через окна, опущенные ниже поверхности тротуара; в этом случае перед окнами устраиваются снаружи углубления — световые приямки, открытые сверху и снабженные ограждением (рис. в) или закрытые сверху, с иллюминаторами для освещения.
Стены, полы подвалов и примеры решений их гидроизоляции
а — наружный вход в подвал; б — загрузочный люк; в — световой приямок; 1 — наружная стена здания; 2 — перекрытие; 3 — гидроизоляция; 4 — лестница; 5 — ограждение — стенка лестничного спуска в подвал; 6 -— фундамент — стена подвала; 7 — отвод атмосферной воды; 8 — песок; 9 — тоннель для труб отопления; 10 — ограждения тоннеля; // — железобетонные плиты; 12 — крышка; 13 — наклонный спуск для грузов; 14 — ограждения приямка; 15 — оконный проем
При устройстве подвальных помещений зданий нужно учитывать их конструктивные особенности, связанные с устройством непосредственных выходов наружу, освещением естественным светом и защитой от грунтовых вод.
Если пол нижнего этажа здания заглублен на 0,75 — 1,2 м ниже поверхности земли, то этаж называется полуподвальным (цокольным), а при большем заглублении — подвальным.
Для сообщения с подвалом, кроме лестничных клеток здания, часто предусматривают непосредственные выходы наружу для людей и наружные спуски для транспортирования грузов.
Наружные входы одномаршевые лестницы в приямках, огражденных от улицы подпорными стенками. Легкий навес защищает вход от дождя и снега, а попавшая вода удаляется из приямка через трап и дренаж.
Спуски для перемещения грузов наклонные плоскости, оформленные в зависимости от характера груза.
Естественное освещение подвалов достигается окнами в наружных стенах, опущенными ниже поверхности тротуара и огражденными световыми приямками. Открытые световые приямки возможны лишь со стороны двора и должны иметь ограждение.

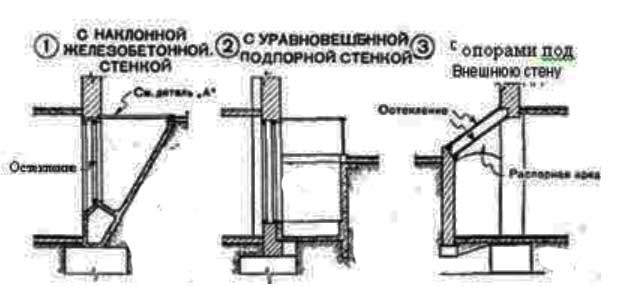

Свободно стоящие подпорные стенки, ограждающие приямок, противостоят горизонтальному давлению земли. Устойчивость их обеспечивается весом или конструкцией стенки. Для обеспечения устойчивости подпорной стенки в верхней ее части устраиваются распоры (в стену здания).
Подпорная стенка будет работать как вертикальная балка на двух опорах под действием давления грунта, распределенного по треугольнику. Наклонная стенка под углом 60° в сторону грунта получает значительное уменьшение сечения до толщины в один кирпич при глубине приямка 2—2,5 м.
При большой глубине приямка может быть применена железобетонная конструкция.
Фундаменты стенок приямка могут быть самостоятельными или выступами, консолями стен или колонн здания. Самостоятельные фундаменты защищаются от выпучивания при промерзании грунта заглублением или устройством песчаных подушек.
При устройстве приямков со стороны улицы необходимо закрывать их иллюминаторами. Улучшение освещения подвала достигается покраской стенок приямка белой краской или облицовкой их белыми глазурованными плитками.
Площадь подвала здания может быть расширена включением в нее приямков, которые в этом случае утепляются. Приямки могут быть устроены также в виде изолированной пристройки, не требующей освещения и отопления (при использовании для хранения угля).
Железобетонное перекрытие такого помещения не имеет иллюминаторов и представляет однопролетную конструкцию, которая может следовать без деформаций за осадками своих опор как в стене здания, так и в стене приямка. Эти стены вследствие различной нагрузки могут дать различную осадку и должны быть отделены осадочными швами.
Стены подвальных и полуподвальных этажей воспринимают с внешней стороны боковое давление от веса грунта и от временной нагрузки (проезжающие экипажи, складываемые у стен грузы и т. п.).
