Принцип действия центробежного насоса

Центробежный насос принцип действия: для погружения свай с использованием подмыва. Для погружения свай струей воды применяются насосы, подающие воду под давлением по трубам или шлангам к трубкам с наконечниками, опускаемыми вдоль погружаемой сваи. Для этой цели применяются насосы центробежные и поршневые, которые приводятся в движение от электромоторов, паровых машин или двигателей внутреннего сгорания.

Поршневые насосы бывают одиночного действия, у которых за один оборот (ход вперед и назад) происходит попеременно то всасывание, то нагнетание, и двойного действия, которых за один оборот происходит 2 раза всасывание и 2 раза нагнетание.

Лучшими являются поршневые насосы двойного действия, так как они обеспечивают большую равномерность подачи воды. Производительность поршневых насосов — от 6 до 60 м3/час,вес — от 300 до 1000 кг.
Центробежные насосы подразделяются: в на одноступенчатые, двухступенчатые и мнооступенчатые в зависимости от числа рабочих колес — основной части насоса. Рабочее колесо благодарая центробежной силе, развивающейся при вращении, сообщает захватываемой жидкости скорость, достаточную для получения необходимого напора.

схема центробежного насоса и принцип действия

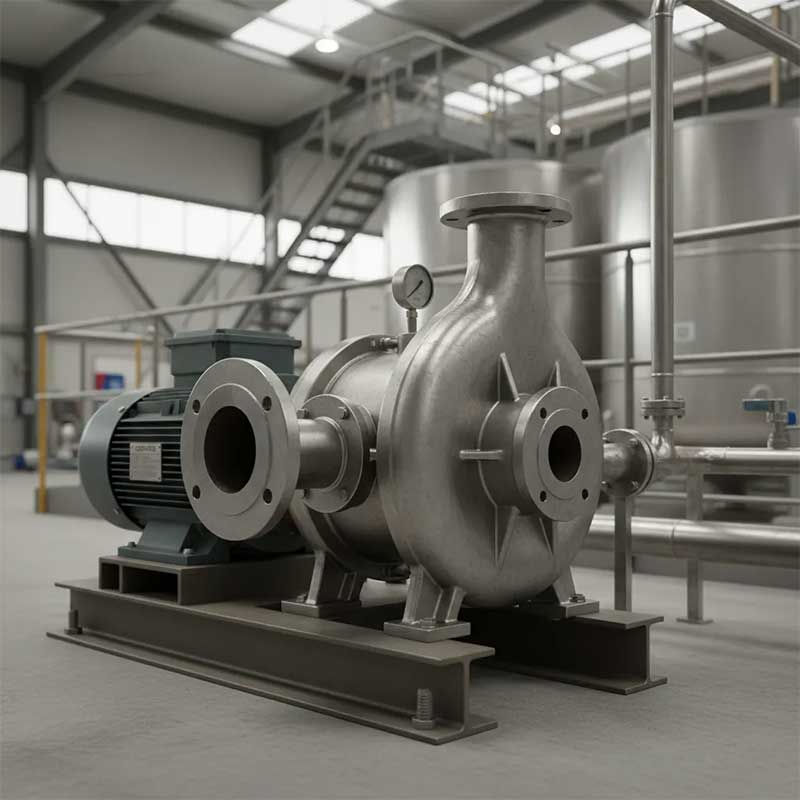

Чаще всего применяются одноступенчатые центробежные насоса (рис. 1). Производительность центробежных насосов составляет от 10 до 350 м3/час- вес — от 35 - 170 кг.

Насос состоит из корпуса 1 и ротора 2, представляющего собой колесо с несколькими лопастями, направленными под небольшим, углом в сторону, обратную вращению ротора. При вращении ротора находящаяся в корпусе вода, увлекаемая лопастями, под действием центробежной силы выбрасывается через нагнетательный патрубок 3. Через всасывающий патрубок 4 вследствие разрежения создаваемого вращением ротора, вода поступает в насос.

В многоступенчатом насосе имеется несколько колес и вода последовательно переходит от одного колеса на другое (как говорят, с одной ступени на другую), причем каждая ступень увеличивает напор приблизительно в два раза.

Преимуществом центробежных насосов является их компактность, возможность прямого подключения к электромоторам, равномерность подачи воды. Однако насосы этого типа имеют меньший коэффициент полезного действия, чем поршневые.

Вода из насоса подается к свае по трубопроводу диаметром 100—150 мм. Для подрывных трубок применяют водопроводные трубы диаметром от 37 до 62 мм. Наконечники — отрезки трубы того же диаметра, что и подмывание трубки, нижний конец которых на расстоянии, равном 2 диаметрам, обработан на конус. Наконечники присоединяются подмывным трубкам на муфтах с винтовой резьбой. Применяют однострунные (с одним осевым отверстием) и многоструйные наконечники, в которых, помимо осевого отверстия, имеется несколько боковых отверстий диаметром, равным 0,3 диаметра подмывной трубки.

характеристика центробежного насоса

принцип действия : кроме основного оборудования, каждый копер обеспечивается вспомогательным оборудованием и инструментом для монтажа, демонтажа и текущего ремонта копра, а также для выполнения различного рода вспомогательных работ, связанных непосредственно с забивкой свай.

К вспомогательному оборудованию относятся: тросы, блоки, полиспасты, домкраты, наголовники, бугели и подбавки.
К инструментам относятся: пилы для срезки деревянных свай под водой, пилы поперечные, топоры, кувалды, ломы, лопаты и различные ключи (газовые, гаечные и торцовые).
