Классификация и конструнтивные формы деревообрабатывающего инструмента

Столярно-плотничный инструмент
- ручные и механизированные инструменты для обработки древесины при столярных и плотничных работах.



  • Режущие инструменты: топоры, пилы, струги и рубанки, долота и стамески, свёрла.
  • Механизированные режущие инструменты: электропилы, электрорубанки, электродолбёжники, электросверлилки, электрофрезеры, электро- и пневмошлифовальный инструмент и др.
  • Измерительно-разметочные инструменты: метр, рулетка, линейка, кронциркуль, нутромер, угольник (для разметки прямых углов), ерунок (для углов в 45°), малка (для любых углов), рейсмас, циркуль разметочный, правйло (выверенный брусок или линейка), ватерпас, отвес и др.
  • Вспомогательные инструменты: молоток столярный, молоток фанеровочный, киянка (деревянный молоток), метчик, рашпиль, клещи, отвёртки, плоскогубцы, инструменты для точки и правки резцов (напильники, разводки для пил, бруски и оселки).
  • К механизированным вспомогательным инструментам относятся электро- и пневмоотвёртки.

Любая конкретная единица инструмента для механической обработки древесины может быть отнесена (в зависимости от того, как работает инструмент, — от руки рабочего или посредством механизма) к двум группам инструмента: ручного и машинного.

Инструмент для механической обработки древесины разделяется на ряд конструктивных форм, например колуны, топоры, пилы, фрезы, сверла и т. д.

Некоторые конструктивные формы инструмента применяются исключительно при ручной обработке древесины, другие — при машинной, большинство же имеет разновидность как ручного, так и машинного инструмента.

Топоры — ручной инструмент для перерубания древесины (поперек волокон) и для отесывания (вдоль волокон). По своему назначению топоры разделяются на лесорубочные (одностороннего и двустороннего действия), лесозаготовительные, плотничные, шпалотесные, столярные, упаковочные и др.

Рубанки — группа ручных однорезцовых инструментов с закрепленным резцом (в деревянном или металлическом корпусе) и с поступательно-возвратным или криволинейновозвратным движением. Рубанки различаются по форме, конструкции и материалу корпуса и резца, а также и по целевому назначению.

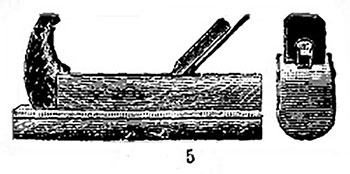

Шерхебель (рис. 5) — разновидность рубанка с полукруглым очертанием линии леврезца (железки), применяется для первичной грубой острожки поверхности древесины. Рубанок отличается от шерхебеля большей шириной железки и прямолинейностью линии лезвия резца.

ручной деревообрабатывающий инструмент для строгания

Рубанок (рис. 6) применяется при вторичной (после шерхебеля) обработке поверхности древесины. Рубанки изготовляются с ординарной и двойной железкой (со стружколомателем, или иначе горбатиком).

На рис. 7 дан американский рубанок с двойной железкой а и деревянной подошвой б. Железка удерживается на месте клином в, прижимаемым эксцентричной защелкой а; для того чтобы при защелкивании последней железка не сдвигалась с места, под защелку подложена пружина д. Перемещение железок совершается посредством рычага, одним концом входящего в вырез фальшивой железки, а другим охватывающего вилкой гайку ж, ходящую по винту з. Для установки железки в поперечном направлении (устранении перекоса) имеется рычажок и, входящий своим выгибом в вырез режущей железки. Для захвата руками рубанка во время работы предусмотрены две рукоятки: к - для левой и л - для правой руки. Корпус рубанка могут быть деревянный или металлический. Последний не применяется при обработке смолистых пород древесины вследствие прилипания смолы к рабочей поверхности корпуса.

На рис. 8 дан железный рубанок, где а — корпус рубанка, снабженный с переднего конца рукояткой б; железка в удерживается на месте при посредстве клина г, прижимаемого винтом с ручным маховичком д.

Фуганок — разновидность рубанка с удлиненным корпусом и двойной железкой — для придания поверхности древесины чистой, точной,строганой и плоской поверхности.

Фальцгобель (рис. 9) применяется для точной отборки четвертей. Для, выемки углублений, шпунтов, гребней употребляется шпунтгобель (рис. 10). Для отборки калевок применяется шпунтгобель, изображенный на рис. 11.

виды деревообрабатывающих инструментов

Грунтгобель (рис. 12) употребляется для строгания шпунтов.

Зензубель применяется для отборки четверти (рис. 13).

Цинубель (рис. 14) — инструмент для придания строганой поверхности некоторой шероховатости, применяется при фанеровании изделий. Для строгания вогнутых поверхностей употребляют горбачи, или горбатики; деревянные горбатики делаются с неизменяемой кривизной подошвы, а американские — с переменной кривизной (рис. 15).

Накатки — руиной инструмент для тиснения на поверхности древесины, представляет собой небольшой валик с фасонной или узорчатой поверхностью, при работе перемещающийся по поверхности древесины с усилием от нажима руки рабочего.

Резцы — oбширная группа ручных и машинных инструментов выделяемых в отдельную единицу, т. к в инструментальном деле уход за ними применение их имеют самостоятельное значение.

По способу эксплоатации и целевому назначению резцы разделяются на:

  1. резцы, закрепляемые непосредственно в станках;
  2. резцы, закрепляемые во вращающихся патронах;
  3. резцы, закрепляемые в корпусе инструмента;
  4. резцы, закрепляемые в корпусе инструмента рубаночного типа — разного рода железки (шерхебельные, рубаночные и фуганочные и др.);
  5. металлические части долот, стамесок, токарных резцов (рейер, рис. 16), мазель (рис. 17), трубчатые резцы, выточки (рис. 18), подрезные резцы, косяки, фасонные резцы и др.;
  6. резной инструмент для работы на пласти древесины — специальные резцы и стамески;
  7. граверный инструмент для работы на торце древесины — штихеля (например фляштихель, болштихель, холыптихель, брейтштпхель, овалештихель, бакенштихель, масерштихель, хойлынтихель, рунднгихель, допельрундштнхель и др.).

Пилы машинные разделяются на пилы:

  • а) для поперечного распиливания с жестким полотном — лисий хвост, круглые пилы, круглые строгальные, круглые со вставными зубьями (рис. 23);
  • б) пилы для продольного распиливания с натянутым полотном — пилы рамные, ленточные лесопильные, ленточные столярные; с жестким полотном— пилы круглые (рис. 24), круглые конические, круглые строгальные, круглые со вставным зубом, цилиндрические (рис. 25).

Для универсального распиливания с натянутым полотном — стблярные ленточные пилы, ажурные, лобзиковые; с жестким полотном — круглые строгальные, круглые конические, сферические пилы (рис. 26); специальные — пазовые (качающиеся) (рис. 27).

деревообрабатывающий инструмент для дома

Сверла — ручной, а также и машинный инструмент для высверливания в древесине круглых отверстий с аксиальным перемещением по отношению к сверлимой древесине. Ручные сверла изготовляются с четырехкантнычным а также цилиндрическим хвостом, машинные с цилиндрическим и коническим. Последние типы применяются для соблюдения точности направления сверления. В соответствии с глубиной сверления сверла изготовляются различной длины — для короткого, среднего и глубокого сверления.

Сверление древесины вдоль волокон производится сверлами— улиткообразными (ручной тип сверл) и ложечными (машинный тип). Сверление поперек направления волокон осуществляется сверлами разнообразных конструкций — спиральными, центровыми (цен-тура), змейковыми, шнековыми, штопорообразными, сверлами Форстрена и др.

Абразивный инструмент по механической обработке древесины — группа инструментов с абразивными резцами (из толченого стекла, кремния, наждака и др.), естественным илц искусственным способом соединенных между собой связующим веществом. Абразивный инструмент по механической обработке древесины разделяется на камни и шкурки.

ручной деревообрабатывающий инструмент

Камни — абразивный инструмент для измельчения древесины, а также и для шлифования поверхности древесины (пемза).

Шкурки — абразивный инструмент листовой формы.

Фрезы — многорезцовый машинный инструмент с вращательным движением. Различаются фрезы для получения прямого, косого и фасонного профилей обработки. Из числа последних выделяются в отдельную группу фрезы для соединений: пазовые, гребневые и шипорезные. К фрезам также следует отнести фрезы для пазования древесины (т. н. пазовые сверла). По конструкции корпуса различаются цельные (рис. 28), разъемные (с перестанавливающимся корпусом) и цепные фрезы. По кинематическим признакам фрезы могут быть с аксиальным, тангентальным и радиальным перемещением по отношению н древесине. Конструкция резцов фрезы могут быть с изменяющимся и постоянным (фрезы с зашлифованной задней гранью) профилем, в соответствии с чем заточка должна быть со стороны передней грани резца.

Штампы— группа режущих инструментов для перерезания древесины листовой формы (фанеры или фанерного шпона, а также и для местной отборки древесины в брусках к оконным переплетам ит. п.) на прессе. IIунсон, а также и матрица штампа имеют контур режущих элементов, соответствующих контуру вырезаемой детали.
