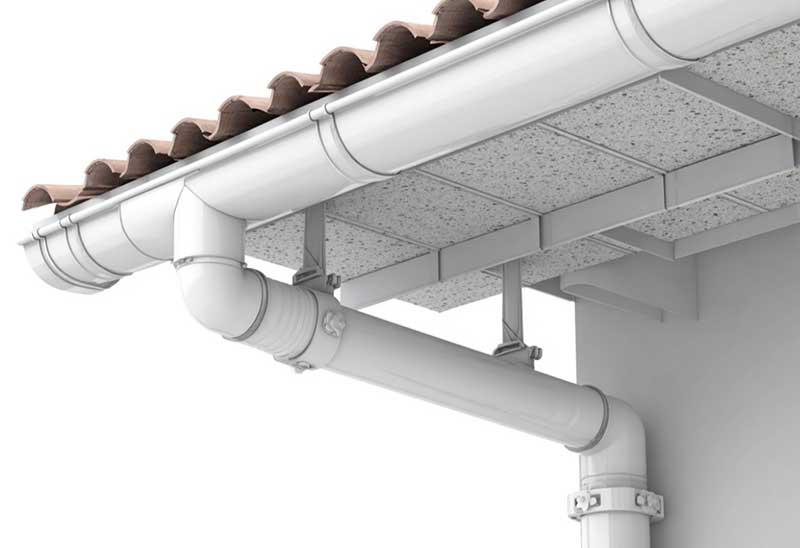

Устройство желобов и водосточных труб.
Устройство желобов и водосточных труб обязательно на крышах жилых капитальных зданий высотой в два этажа и более. Трубы располагаются одна от другой на расстоянии не более 20 м. На 1 см2 сечения водосточной трубы следует полагать от 0,75 до 1 М2 поверхности кровли. Сечение желобов определяется произведением площади трубы (определенной по этому расчету) на коэффициент 1,25.
Колена водосточных труб показаны на листе 2, рис. За,б,в.
Желоба на железных кровлях делают настенными; на кровлях из штучных материалов (черепица, этернит, естественный шифер, волнистая асбофанера и т. п. их нужно делать подвесными.
На кровлях из рулонных материалов могут применяться настенные желоба, выделанные из материала кровли по деревянному основанию, но предпочтительны подвесные. При железобетонных карнизах желоба могут устраиваться в теле карниза.
Типы желобов
Типы желобов и сопряжений их с водосточными трубами см. лист 1, рис. 2 и 3. Подвесные желоба должны иметь приспособления для придания им уклона; это достигается запасными отверстиями в держателе хомута, которыми регулируется уровень прикрепления хомута к держателю (лист 1, рис. 4). На листе 1, рис. 2, пояснено (пунктиром) положение желоба в хомуте.
Лист.1.
Для предохранения водосточных труб от засорения в воронках или отверстиях подвесных желобов перед входами в водосточные трубы укрепляют проволочные решетки.
Водосточные трубы прикрепляются к стенам при помощи железных ухватов или стремян (лист 1, рис. 6, и лист 2, рис; 2 и За, б, в, г), заделываемых в кладку стен. Воронки для настенных желобов см. лист 1, рис. 4а, б; воронки при настенных желобах с пропуском водосточных труб через карниз см. лист 1 рис. 7.
Лист.2.
В пересечениях с междуэтажными карнизами и поясами водосточные трубы пропускают через отверстия (со вставленными в них железными муфтами) или прокладывают в разрывы поясов (лист 2, рис. 1а, б). Возможно также огибание карниза трубами (лист 2, рис. 4г).
Трубы вкладывают одну в другую( верхнюю в нижнюю) на 5—7 см.
Устройство желобов и их соединение с трубами см. лист 1, рис. 7а, б, в, г, д. Отвод воды от водосточных труб возможен на тротуар, в лоток под тротуаром, закрытый съемной чугунной доской, или в ливневую канализацию (лист 2, рис. 4а, б, в).
Желоба и водосточные трубы рекомендуется делать из оцинкованного железа. При устройстве в карнизах желобов заанкерование их должно быть рассчитано на заполнение их снегом и на вес рабочих, производящих сброску снега.
В местах сопряжения дощатой опалубки с железобетоном под ковер подкладывают железную ленту.
