Конструкция прифундаментного дренажа, схема трубчатого колодца

Галерейные дренажи могут быть по виду материала деревянными, каменными и бетончыми, а по форме сечения прямоугольными, круглыми и овоидальными. Галереи прокладывают открытым (траншейным) и закрытым (штольневым или щитовым) способами или способом продавливания.

Прифундаментный дренаж устраивают в виде ряда дрен и колодцев, располагаемых по периметру здания или группы зданий. Так как подобный кольцевой дренаж устраивают на расстоянии 3—5 м от стен зданий, то это вызывает значительное увеличение объема земляных работ и удорожание строительства.

В местах перелома трубы сопрягают при помощи скрытых колодцев прямоугольной формы. Для контроля, осмотра, ремонта и очистки дренажной системы устраивают специальные колодцы.

В Ленинграде в 1953 г. был применен дренаж упрощенного типа, который укладывался в одной траншее с фундаментом (рис. 5).

Прифундаментный дренаж располагался на 0,5 м ниже пола подвала и присоединялся к ливневой канализации.
Пластовый дренаж обычно представляет собой слой дренирующего материала под всем сооружением с отводом воды в трубчатые дрены.

дренаж под фундамент

Рис.5. Конструкция прифундаментного дренажа
1 — керамическая дренажная труба диаметром 150 мм; 2 — гравий; 3 — крупнозернистый песок; 4 — мелкозернистый песок; 5 — слой мха; 6 — засыпка пазух котлована ранее вынутым грунтом

трубчатый колодец

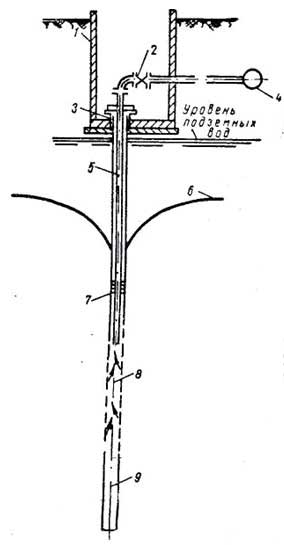

Рис. 6. Схема трубчатого колодца
1 — смотровой колодец; 2 — задвижка; 3 — оголовок; 4 — всасывающий трубопровод; 5 — всасывающая труба; 6 — депрессионная поверхность подземных вод; 7 — наставная труба; 8 — фильтр; 9 — отстойник

Вертикальные дренажи представляют собой ряд или контурную группу трубчатых колодцев, обслуживаемых общим или отдельными насосами.

Путем откачки воды из колодцев достигается понижение уровня грунтовых вод. Образующаяся при этом сниженная (депрессионная) поверхность воды приобретает форму воронки. При помощи колодцев можно снизить уровень подземных вод на значительной площади.

Трубчатый колодец обычно состоит из глухих труб и фильтра (рис. 6).

фото трубчатый колодец

Фильтры могут быть дырчатые, щелевые, проволочные, каркасно-стержневые, сетчатые, гравийные; каркас фильтра может быть изготовлен из стали, керамики, асбестоцемента, пластмасс, дерева и т. д.
Стенки колодца под фильтром закрепляют при помощи обсадных или наставных труб.
