Мероприятия по понижению уровня грунтовых вод
Искусственное понижение уровня грунтовых вод (водопонижение) или грунтовой водоотлив заключается в откачке грунтовой воды из шахтных колодцев или буровых (трубчатых) скважин, расположенных определенным образом на осушаемом участке; при этом грунт в пределах между первоначальной и сниженной в процессе откачки поверхностями грунтовых вод временно освобождается от воды, что дает возможность вести разработку так же, как в грунте естественной влажности.
Поддерживание сниженной поверхности требует непрерывной откачки грунтовой воды (в зависимости от притока откачка может производиться с перерывами), которую прекращают лишь после окончания всех строительных работ в зоне, расположенной ниже первоначального уровня.
Обязательным условием является организация строительства в три смены (круглосуточно) с максимальным использованием фронта работ в осушенном участке
Наибольшее распространение в строительстве имеют системы водопонижения с применением:
- установок с легкими иглофильтрами;
- эжекторных иглофильтров;
- артезианских насосов.
При осушении котлованов больших сооружений, главным образом в гидротехническом строительстве, применяются комбинированные системы водопонижения (например, артезианские насосы или эжекторные иглофильтры в сочетании с легкими иглофильтровыми установками).
Устройство водоотлива
Особенностью открытого водоотлива является высачивание грунтовых вод через откосы и дно разрабатываемой выемки, что может приводить к оплыванию откосов, разрыхлению грунта в основании сооружения и к возникновению неблагоприятных условий для производства работ в котловане.
Рис. 1. Схема открытого водоотлива
1 - первоначальная поверхность грунтовых вод; 2 — сборная канава; 3 — приямок: 4 — насос; 5 — напорный трубопровод; 6 — сниженная поверхность грунтовых вод
В необходимых случаях поверхностный водоотлив применяют в сочетании со шпунтовым ограждением. Основные элементы открытого водоотлива (рис. 1) — сборная канава, приямок-колодец, насос для откачки воды.
Сборную канаву и приямок-колодец устраивают на дне разрабатываемой выемки; насос может быть установлен как на поверхности (при глубине выемки, не превышающей высоту всасывания насоса), так и в самой выемке.

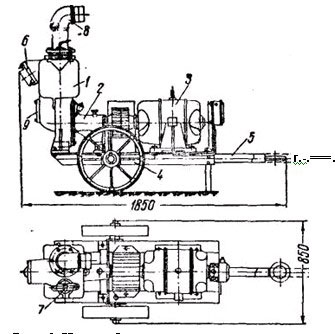

Рис. 2. Центробежный самовсасывающий насос С-204
1 — корпус; 2 — промежуточная опора; 3 — электродвигатель, 4 — тележка; .5 — выдвижное дышло; 6 — всасывающий патрубок; 7 — верхний люк; 8 — напорный патрубок; 9 — смотровой люк
Для открытого водоотлива применяются насосы, обладающие способностью самовсасывания — диафрагмовые (при небольших размерах выемки и незначительном притоке воды) и центробежные (рис. 2).
