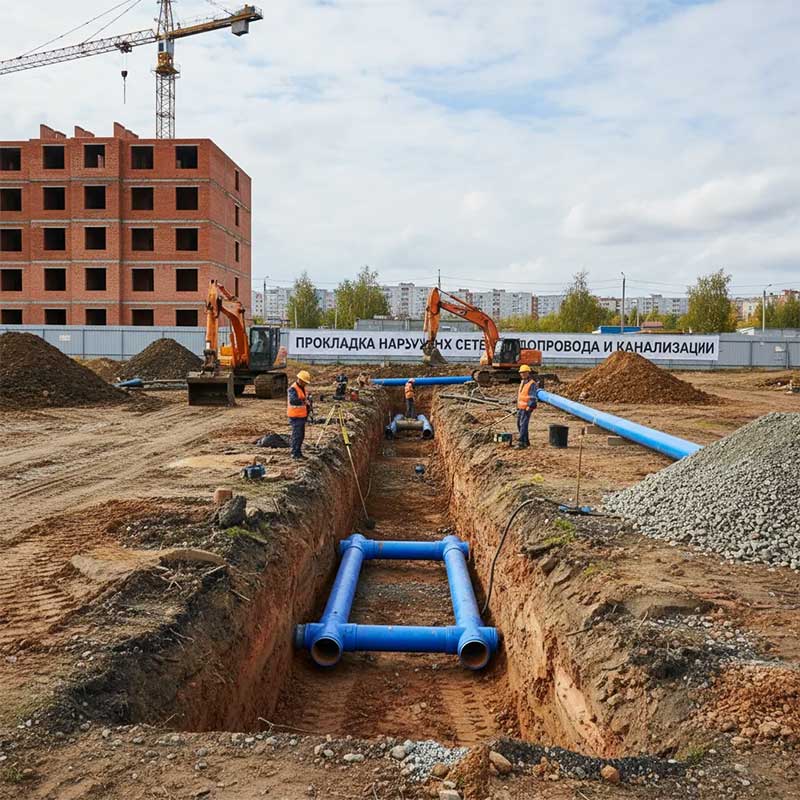

Прокладка наружных сетей водопровода и канализации

Правильно прокладывать сети водопровода и канализации - значит соблюдать нормы в отношении разных типов труб. Об этом речь пойдет дальше, а прежде всего вам следует обратить внимание на некоторые правила подготовки и прокладки трубопровода

Стальные трубы или звенья стального трубопровода размещают вдоль трассы по принципу линейной раскладки, на расстоянии не менее 1-1,5 м от бровки траншеи. По такой же схеме раскладывают чугунные и другие трубы; реже их укладывают штабелями по 10-20 шт. Когда во избежание перераскрепления траншей трубы опускают только через определенные интервалы, в местах, где установлены инвентарные рамные крепления (схема с перемещением труб понизу), применяется иногда система более сосредоточенной раскладки труб по трассе трубопровода.

Принятая раскладка труб и звеньев должна обеспечивать удобный захват и опускание труб в траншею, не мешать установке кранов и трубоукладчиков. При раскладке раструбных и фальцевых труб учитывают последующее расположение раструбов и сопряжение фальцев в смонтированном трубопроводе.

Трубы, предназначенные для хозяйственно-питьевого водопровода, раскладывают вдали от свалок и выгребных ям.
Керамические и асбестоцементные трубы для лучшей сохранности предпочтительнее доставлять на трассу непосредственно перед укладкой их в траншею.

Работы по устройству наружных трубопроводов должны производиться с соблюдением требований Технических условий на производство и приемку строительных и монтажных работ. Наименьшая ширина траншеи в свету (между краями откосов или шпунтами, а также между основанием откосов) должна быть не менее 0,7 м и соответствовать размерам режущей кромки землеройной машины.

Рытье траншей начинают только после проведения на сооружаемом участке трубопровода под готовительных работ (расчистки трассы, нивелировки, разбивочных работ, подготовки строительных машин), доставки и раскладки труб. До начала земляных работ необходимо защитить траншеи от размыва и поступления в них поверхностных вод. Если есть опасность появления грунтовых вод, надо заранее выбрать способ водоудаления (открытый водоотлив, искусственное понижение уровня грунтовых вод).
Разработку траншей и котлованов начинают с пониженных участков трассы.

Трубопровод, как правило, должен укладываться на ненарушенный грунт, поэтому траншею роют с недобором до проектной отметки. Окончательную подчистку дна и рытье приямков для стыковых соединений труб производят непосредственно перед укладкой трубопроводов. Если случайно переуглубили дно траншеи, разрыхленный грунт надо удалить и заменить либо однородным грунтом (из этой выемки), уплотнив его до состояния естественной плотности, либо песком, гравием, щебнем и тоже тщательно уплотнить.

Когда траншеи роют в зимнее время, нужно обратить особое внимание на защиту их основания в грунтах, подверженных пучению. Тогда недобранный до нужной глубины слой грунта вынимают непосредственно перед укладкой трубопроводов.

Сразу после укладки и соединения труб, но до засыпки трубопроводов, присыпают и тщательно подбивают пазух с обеих сторон траншеи, вынутым грунтом или песком засыпают приямки под стыками.
Засыпку уложенных трубопроводов осуществляют в два приема:

1. частичная засыпка (секций или плетей стальных труб, пролетов между колодцами чугунных и других трубопроводов) мягкой неслежавшейся землей без твердых включений на высоту 0,20-0,25 м над верхом трубы с осторожным уплотнением трамбовками (в необходимых случаях с увлажнением). Этот этап осуществляется сразу после окончания работ
   по прокладке отдельных участков трубопровода и подбивки пазух. При этом стыки труб не засыпают для наблюдения за ними в процессе испытания;
2. окончательная засыпка, как правило, бульдозерами осуществляется после предварительного испытания трубопровода, не допуская по вреждения и смещения уложенных труб.
