В современном строительстве основным видом перекрытий являются железобетонные из сборных крупноразмерных унифицированных элементов заводского изготовления. Однако архитектор должен знать перекрытия по деревянным и стальным балкам, так как в ряде случаев проектирует для районов, богатых лесом, или участвует в реконструкции зданий.
Как уже указывалось, по назначению перекрытия могут быть межэтажными, чердачными, т. е. отделяющими верхний этаж от чердака, надподвальными или надполуподвальными, т. е. отделяющими первый этаж от подвала или полуподвала, нижними, т. е. отделяющими нижний этаж от грунта

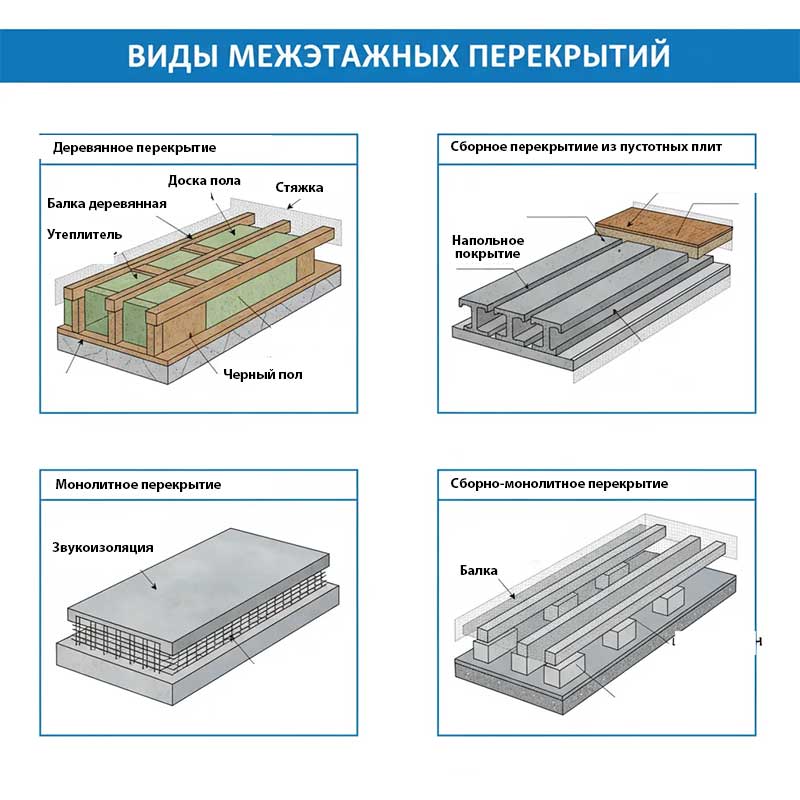

По материалу несущей конструкции перекрытия разделяются на железобетонные и перекрытия по деревянным и по стальным балкам.
По степени возгораемости они делятся на несгораемые, трудносгораемые и сгораемые.
Основные требования, предъявляемые к межэтажным перекрытиям: функциональна (в том числе, например, влагонепроницаемость, газонепроницаемость, по вышенная звукоизоляция и др.); технические (противопожарные, прочность, жесткость, долговечность, индустриальность), архитектурно-худстжествённые и требования экономичности
Перекрытия в промышленных зданиях отличаются от перекрытий гражданских зданий тем, что они несут значительные полезные нагрузки от веса оборудования, сырья, полуфабрикатов, готовых изделий и людей, составляющие обыкновенно от 500 до 3000 кг/м2 и выше; кроме того, в них имеется большое количество отверстий различной величины, и к ним предъявляются особые требования, связанные со спецификой технологического процесса (водонепроницаемость, отсутствие замкнутых не вентилируемых пространств на потолке, удобство прокладки воздуховодов и других коммуникаций и т. п.).
Сборные железобетонные конструкции заводского изготовления для многоэтажных промышленных зданий и детали их сопряжений
а — крайние и средние колонны на один этаж; б — крайние и средние колонны на два этажа; в и г — ригели межэтажных перекрытий; д и ж — плиты межэтажного перекрытия (основные); е — плита междуэтажного перекрытия (доборная); з — сопряжение ригелей и настилов перекрытия с колоннами каркаса; 1 — колонна; 2 — консоль; 3 — ригель крестового сечения; 4 — настил; 5 — ригель прямоугольного сечения
Межэтажные перекрытия производственных зданий устраиваются ребристыми или безбалочными; наиболее распространенной конструкцией в настоящее время является сборное железобетонное перекрытие, монтируемое из крупных элементов весом около 5 т.
Межэтажные перекрытия по стальным и деревянным балкам встречаются во временных и подсобных зданиях, а также при реконструкции и ремонте отдельных цехов.
Настил (черный пол) выполняется из досок толщиной 3,5 — 5 см, для массового строительства — чаще 4 — 4,5 см.
Когда настил служит одновременно и чистым полом, ширина досок берется не более 8 — 12 см (половой брусок); сплачивают их в шпунт. При наличии чистого пола доски настила могут иметь ширину до 20 — 22 см; сплачивание производится в четверть или впритык.
Первый способ экономичен (отсутствуют лаги), дает меньшую конструктивную высоту перекрытия.
Второй способ позволяет выверстывать поверхность под настил, улучшает звукоизоляционные качества перекрытия (настил опирается на балки только в отдельных точках), упрощает вентиляцию перекрытия.
Для экономии древесины и снижения конструктивной высоты перекрытий можно конструировать их без лаг.
Лаги из пластин 18/2 см и 16/2 см укладывают плоской гранью вверх на расстояниях 70 — 80 см с небольшой подрезкой (1 — 2 см).
Между балками и лагами для звукоизоляции помещают упруие прокладки (пакет из нескольких слоев толя, склеенных между собой, или из войлока, обернутого толем).
Смазку применяют при деревянных накатах для закрытия швов и щелей. Смазка необходима для звукоизоляции и др.
Материал для смазки — мятая глина, отощенная песком для уменьшения растрескивания.
Лучшие результаты дает импрегнированная глина. Примерный состав по объему: глины — 5 ч., песка — 2 ч., опилок или соломенной резки — 6 ч., смолы — 1ч., воды — 2 ч. Толщина слоя глиняной смазки — 2 — 3 см.
Вместо глиняной смазки предпочтительно применять строительный картон.
Изоляция (насыпка) в междуэтажных перекрытиях служит главным образом для звуковой изоляции и выполняется насыпкой из песка, шлака, прокаленной земли и т.п. слоем толщиной 5 — 10 см.
