Форсунки для нанесения штукатурки

Машины для штукатурных работ - работа пневмотранспорта по второй схеме характеризуется следующими данными: высота подъема не более 40 м (по вертикали); производительность 3—3,5 т/час; давление воздуха 3. кг/см расход воздуха до 1,5 л/м3; диаметр подающего трубопровода 50—63 мм. Для нанесения штукатурного раствора на поверхности применяются форсунки:

1) компрессорные распыляющие раствор сжатым воздухом, подаваемым от компрессора

2) бескомпрессорные, действие которых основано на том, что струя раствора, поступая в корпус распылителя по касательной к его окружности, меняет свое прямолинейное движение на винтообразное, при этом в конусном наконечнике скорость движения раствора резко увеличивается.

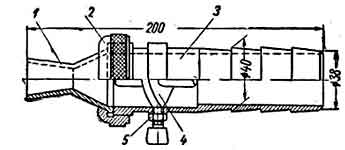

машины для штукатурных работ, бескомпрессорная штукатурная форсунка конструкции Оргстроя б. МСПМХП

Бескомпрессорная штукатурная форсунка конструкции Оргстроя б. МСПМХП 1 — сменная насадка-сопло, 2 — зажимная гайка; 3 — корпус; 4 — завихрящий червяк; 5 — винт

Из отверстия смежного конуса струя под действием центробежной силы и вследствие большой скорости движения вылетает и распыляется в виде пустотелого факела длиной 8001— 1 000 мм, диаметром основания струи 400—700 мм форсунка А. В Абрамова и др.).

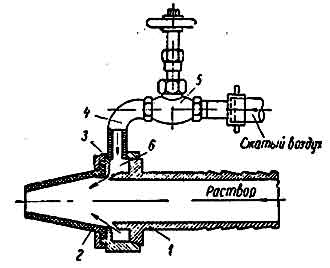

Форсунки с кольцевой подачей воздуха

Форсунки с кольцевой подачей воздуха
штуцер; 2 — коническая насадка: 3 — гайка; патрубок; 5 — вентиль; 6 — кольцевая выточка

Прямоточные бескомпрессорные форсунки - машина для штукатурных работ

В отличие от бескомпрессорных форсунок, работающих на принципе завихрения раствора, за последнее время широко применяются прямоточные бескомпрессорные форсунки, действие которых основано на сплющивании струи раствора.

У таких форсунок имеются сменные наконечники; например, для нанесения раствора только на стены применяется наконечник с резиновой диафрагмой, имеющий прорезь 30 мм. Для нанесения раствора на вертикальные и горизонтальные поверхности применяется форсунка с завихряющим наконечником. Кроме того, форсунка имеет 3 наконечника с выходным отверстием: диаметром 14 мм — для работы растворо-насосом производительностью 6 м3/час; 10 мм — для работы растзоро-насосом производительностью 3 м3/час и 8 мм — для работы растворо-насосом производительностью 1 м3/час.

Универсальная форсунка УФС-2

Универсальная форсунка УФС-2
а — общий вид; б — разрез; 1 — корпус; 2 — наконечник с двумя камерами сжатия и двумя камерами расширения; 3 — трубка с краном для сжатого воздуха; 4 — штуцер для шланга; 5 — наконечник выходной; 6 — штуцер для воздушного шланга

форсунки УФС-2

При выполнении механизированных штукатурных работ раствором с гипсовой добавкой применяется форсунка, в которую подается гипс сжатым воздухом в сухом виде.

Для того чтобы состав раствора, выходящий из форсунки УФС-2, имел постоянный состав, сухие вяжущие следует добавлять в строго определенных количествах. Для этой цели подачу вяжущих осуществляют с помощью дозатора-транспортера ДТС-1 системы Суржаненко.

Форсунка пневматического действия

Машины для штукатурных работ - дозатор устанавливают на линии, по которой подается сжатый воздух. Гипс или цемент увлекаются сжатым воздухом и подаются в форсунку, где происходит смешивание раствора с вяжущим. Если надобность в добавке сухих вяжущих отпала, то дозатор отключают, и в форсунку подается только сжатый воздух, который распыляет известковый раствор.
