Самый экономный с позиций трудоемкости, стоимости и сроков строительных работ - каркасный дом

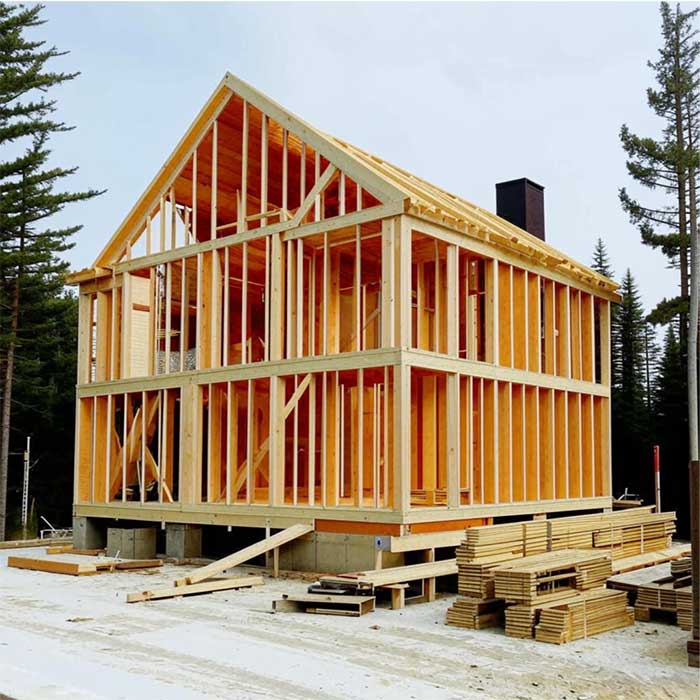

Рассмотрим конструкцию деревянного каркасного дома. Несущей конструкцией в таком доме является деревянный каркас надежность которого полностью обеспечивает свойство механической прочности дерева.
Каркас состоит из верхней и нижней обвязок, стоек (несущих, угловых, рядовых), раскосов жесткости и вспомогательных элементов - промежуточных стоек и ригелей, между которыми располагаются оконные и дверные проемы.
Несущие стойки должны быть высотой 250-300 мм. Их ставят по углам и по стенам через каждые 700-800 мм, а также по обе стороны всех дверей и окон. Нижнюю обвязку - основание каркаса - собирают из брусьев, бревен или досок. Прежде чем класть ее, необходимо изолировать фундамент двумя слоями рубероида.

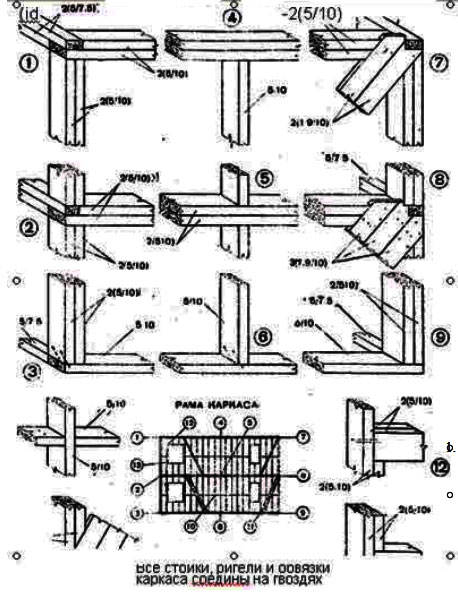

Стойки для каркасного дома делают из досок не менее 100 мм шириной и скрепляют врубками или шипами. Сверху стоек кладут обвязку, которую крепят на прямых шипах или скобами. Для придания каркасам пространственной жесткости по углам в плоскости стен устанавливают подкосы.
Собранный каркас обшивают снаружи и внутри досками толщиной 20-25 мм, а внутреннее пространство заполняют различными материалами: шлак, опилки, мох, др. Их смешивают с гипсом и известью-пушонкой в соотношении: засыпка (85%), известь (10%), гипс (5%).
Смесь закладывают в пустоты слоями по 300 мм и тщательно уплотняют. Хорошим утеплителем для каркасного дома считается считается стекловата, но для ее укладки нужна изоляция из рубероида или строительной бумаги.

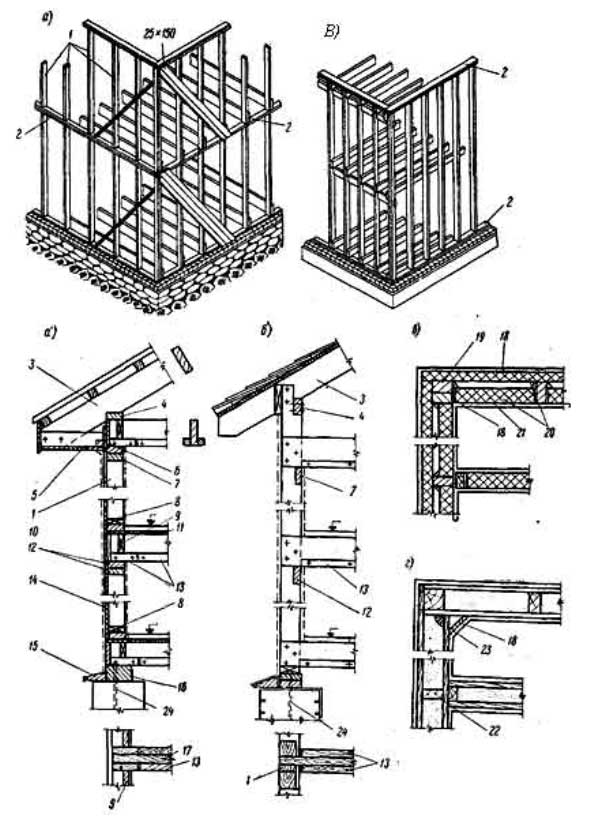

Рис. 1. Деревянные дощатые каркасы
а,а'-поэтажная схема каркаса; b,b' — каркас со сквозными стойками; в — плитное заполнение каркасной стены; г — засыпное заполнение; 1 — стойка; 2 — обвязка; 3 — стропильная нога; 4 — подстропильный брус; 5 — кобылка; 6 — обгонные доски; 7 — верхняя обвязка; 8 — фиксирующие планки; 9 — распорка; 10 — лицевой слой обшивки; 11 — диагональный настил; 12 — междуэтажная обвязка; 13 — черепные бруски; 14 — наружная обшивка; 15 — сливная доска; 16 — минеральный войлок между двумя слоями толя; 17 — балка; 18 — штукатурка; 19 — угловые стойки; 20 — фибролит; 21 — пароизоляция; 22 — промежуточные стойки; 23 — прибоина; 24 — анкерный болт
На российском рынке появились уникальные по своим свойствам теплоизоляционные материалы. Например, щиты, изготовляемые из коры пробкового дерева. Они натурального происхождения, а значит - экологически чисты, обладают великолепными теплоизолирующими свойствами, высокими звукоизоляционными качествами и влагонепроницаемы.
Каркасное деревянное строительство получило широкое распространение и позволило значительно сократить расход древесины, а изготовление элементов каркаса перенести на деревообрабатывающие заводы.
Наиболее совершенными видами деревянного каркасного строительства следует считать щитовые и каркасно-щитовые.
Стойки каркаса поэтажные, сквозные; каркас в этом случае не дает осадки. Междуэтажные обвязки укладываются на вырезах стоек. Стойки связываются горизонтальными обвязками. На обвязки вдоль оси здания укладываются балки перекрытий, и таким образом создается жесткая конструкция.
Каркас второго этажа собирается так же, как и первого.
Стойки могут заменяться поперечными жесткими рамами (положение рам совпадает с внутренними поперечными стенами).
Стойки каркаса ставятся на расстояниях 0,5—1,5 м. Расстояние между рамами от 3 до 4,5 м, расстояния между стойками рам 1—1,2 м (основными), расстояния между стойками для рам, дверных проемов и закрепления плитного утеплителя (вторичный каркас) 1—1,5 м.
Сечение стоек прямоугольное и квадратное (могут быть составные сечения на гвоздях).
При засыпных конструкциях на стойки каркаса может употребляться и круглый лес.Размеры стоек (в зависимости от нагрузок и пролетов) в несущем каркасе 5 х 10 см и в ненесущем каркасе 5 х 7,5 см. При больших пролетах применяются брусчатые или бревенчатые стойки (также стойки составного сечения).
Обвязки тех же сечений, что и стойки.
Балки перекрытия 5 х 18 и 5 х 20 ел (по расчету).
Сечения стоек жестких рам от 10 х 10 см до 12 х 12 см (составное или сплошное сечение).
Стойки второстепенного каркаса применяются от 6 х 6 см.
Засыпка: сухая земля без органических примесей, опилки и стружки (антисептированные), ко тельные шлаки, гранулированный шлак, шлаковая вата и др.
Толщина обшивки каркаса при сыпучем заполнителе: при расстояниях между стойками не более 0,6—0,7 м— 1,9 см, при расстояниях более 0,9—1,1 лгдо 2,5 см
Увеличение жесткости: одна обшивка пришивается под углом 30°—45° по отношению к другой.
Осадка засыпки (опилок) при высоте до 3 м и толщине слоя 9 см — около 40 см.
Ликвидация последствий осадки:
Перекрытия каркасных домов заводского изготовления имеют ряд конструктивных особенностей. Балки перекрытий изготовляются из досок толщиной 50 мм; высота сечения балок может быть различной в зависимости от пролета; расстояние между балками увязывается с шагом стоек.
Накат делается щитовым по черепным брускам или по нижним полкам клееных двутавровых балок. При расстоянии между осями балок не более 600 мм и легких утеплителях накат может быть заменен подшивкой. В этом случае на чердаке по балкам обязательно должны быть уложены ходовые доски.
Жесткость перекрытия в горизонтальной плоскости создается диагональным настилом черного пола. Чистый пол настилается по черному полу с прокладкой гидроизоляционного слоя (пергамина). Балки перекрытий врубаютсяв наружные брусчатые стены сковороднем, а во внутренние полусковороднем.
В деревянных домах наиболее распространенными перегородками являются дощатые одинарные и каркасно-обшивные. При устройстве перегородок в бревенчатых и брусчатых зданиях необходимо учитывать значительную осадку стен и предусматривать между верхней гранью перегородки и нижней поверхностью перекрытия достаточно большой зазор (5% от высоты перегородки) в виде глубокого паза.
При строительстве деревянных зданий в качестве кровельных материалов применяют весь ассортимент их, начиная от малодолговечных — деревянных кровельных материалов и кончая такими долговечными материалами, как черепица.
Значительно облегчит вес и уменьшит толщину стен изоляция из стекловолокнистого холстопрошивного теплоизоляционного полотна марки ПСХТ. Он не горюч и нетоксичен, экологически безопасен. Широко применяются рулонные стеклопластики типа РСТ, минераловатные и стеклянные прошивные маты и холсты, вспученный перлит и др.
В России деревянные каркасные дома ставят уже много сотен лет. Технология отработана веками и оправдала себя. Об этом свидетельствуют дома долгожители, которые нередко встречаются в сельской местности
