В современных деревянных конструкциях покрытий применяются преимущественно статически определимые балочные системы сквозных ферм.
По очертанию деревянные фермы разделяются:
Рекомендуется, как правило, применять фермы, изготовленные на заводе, с последующей сборкой и установкой крупных блоков на строительной площадке. Деревянные фермы построечного изготовления могут быть рекомендованы к использованию только в исключительных случаях при малом объеме работ или когда изготовление ферм на заводе по тем или иным причинам невозможно.
Для покрытий пролетов не свыше 12 м применяются простейшие типы шпренгельных балок с подпружной тягой из круглой или профиль стали и фермы подвесной системой из бревен или брусьев с узловыми coпряжениями на врубках, либо из досок на гвоздях. При больших пролетах в этих фермах верхние пояса выполняются составного сеченй из досок на клею или из брусьев на пластинчатых нагелях

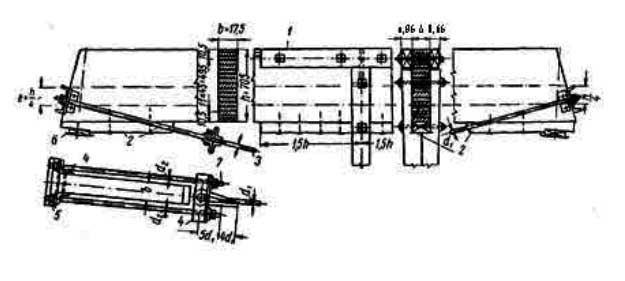

Узлы из шпренгельной балки. 1 - накладки, 2 - подбалка, 3 - тяжи, 4 - уголки, 5 - швеллер, 6 - толь, 7 - опорные тяжи
В промышленных и складских зданиях применяется многопролетная подкосная система из бревен и брусьев со стыками над стойками или в пролетах.
Трудности подбора пиломатериалов высокого качества для растянуть элементов, а также необходимость упрощения конструкций стыков и узловых сопряжений обусловили в ряде случаев применение металло-деревянных ферм на лобовых врубках из бревен и брусьев.
Такие фермы по сравнению со многими другими деревянными фермами имеют меньшую стоимость и более высокую надежность. На рис. приведены узлы шпренгельной клееной балки с подпружной тягой из круглой стали. Особенностью сборных металло-деревянных индустриальных ферм, рекомендуемых в настоящее время, являются прямолинейные верхние пояса из составных балок на пластинчатых нагелях или на клею.
К таким же сборным системам относятся и сегментные фермы с верхним поясом из клееных блоков. Все эти фермы имеют панели длиною до 6 м и небольшое число простых узловых решений в основном на шайбах нагельного типа.
Фермы с узловыми соединениями на кольцевых шпонках могут применяться крайне ограниченно и только при условии тщательного отбора материалов для растянутых элементов и при заводском способе изготовления
Сегментные деревянные фермы с верхним поясом из брусьев и досок на гвоздях относятся к конструкциям построечного изготовления и в настоящее время имеют применение главным образом в качестве подмостей и кружал при строительстве арочных и купольных железобетонных покрытий.
Различные подкосные распорные деревянные конструкции, которые могут изготовляться на строительстве, относятся также к комбинированным системам. Распор в этих системах передается на опоры или воспринимается затяжкой. Шпренгельные конструкции применяются в виде прогонов с пролетом до 8 м
Использование дерева в сжатых элементах висячих стропил и стали — в растянутых может представить значительные выгоды.
Пример дерево-стальной фермы системы Полонсо пролетом в 18 м представлен на, рис. 1—4. Верхний пояс ее состоит из двух брусьев сечением 145 х 125 мм, сплоченных на дубовых пластинчатых нагепях, сжатый раскос (распорка) из парных брусков, а растянутые раскосы и затяжки из круглой стали. Пластинчатые нагели толщиной q=12 мм, шириной 60 мм, расстояние между осями нагелей S = 3,5 hвp +q, где hвр — глубина врезки в брус. Длина нагеля L= 4,5 q.

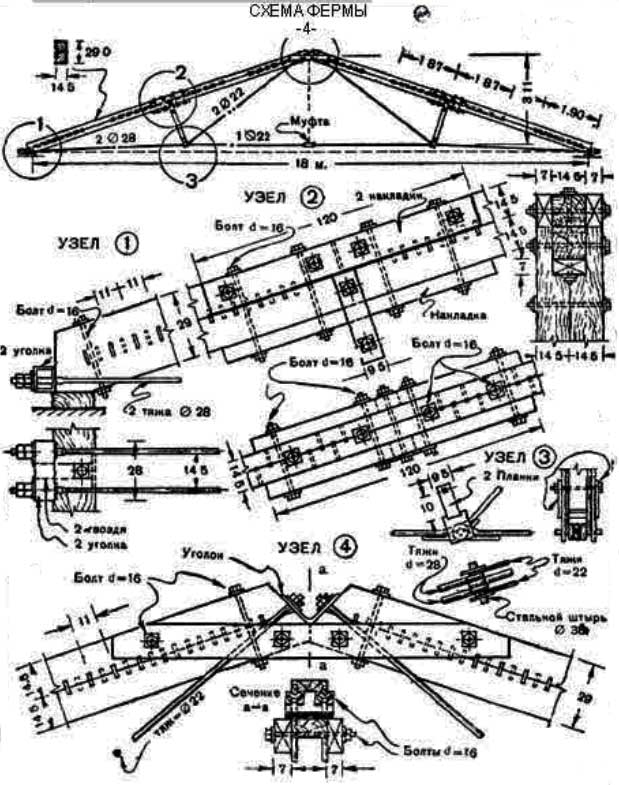

Устройство узлов этой фермы
см. рис. 2. 4. Над верхним поясом фермы показана деталь устройства теплой кровли по дощатому настилу, уложенному непосредственно на верхний брус верхнего пояса, от которого настил изолирован прокладкой антисептированного картона.
При больших пролетах между фермами по ним укладывают продольные брусья на расстояниях, соответствующих сечению настила; настил делается по этим брусьям.

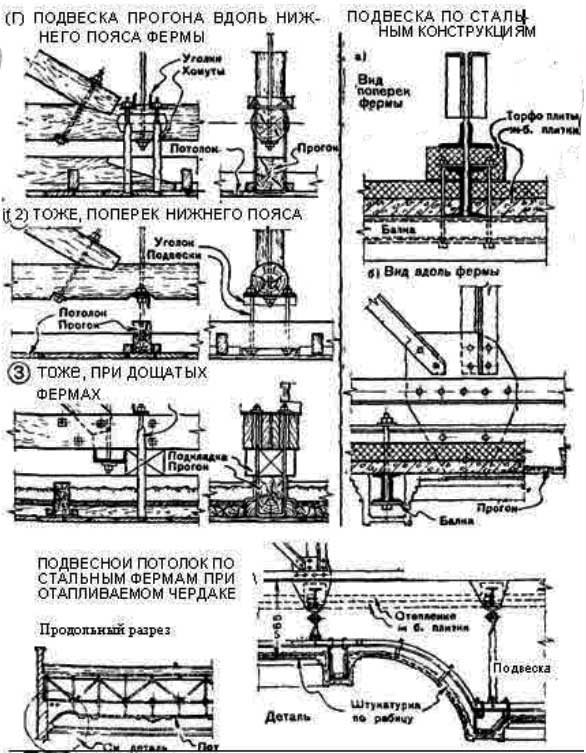

Крепление подвесного потолка к фермам
При висячих стропилах чердачное перекрытие обычно делается по прогонам, подвешенным к затяжкам ферм. На листе рис.2, даны примеры крепления прогонов к затяжкам деревянных ферм. Крепление делают под растянутыми стойками. Нагрузка от подвешиваемого потолка распределяется на элементы фермы,
