Как армировать кирпичную кладку

Армированная кладка
каменные конструкции, снабженные для восприятия растягивающих усилий арматурой из материала, обладающего высоким сопротивлением растяжению.

Процент армирования стены горизонтальной и вертикальной продольной арматуры, учитываемой в расчете, должен быть не ниже 0,05%.

Схема армирования каменной кладки

Для армирования каменных конструкций применяются:

  • а) армирование поперечное (сетчатое), состоящее из стальных сеток, укладываемых в горизонтальных швах кладки и применяемое в кладках из сплошного и пустотелого кирпича с дырчатыми и щелевидными пустотами (рис. 1);
  • б) армирование продольное, состоящее из продольной арматуры С хомутами, устанавливаемой или внутри кладки, в швах между кирпичами (рис. 2, 6), или снаружи в слое раствора, или в пазах Кладки с последующим заполнением их раствором или бетоном (рис. 2, а);
  • в) армирование комплексных конструкций, состоящих из железобетона, бетонируемого в каменной, кладке по мере ее возведения;
  • г) армирование железобетонными, стальными или штукатурными обойками, применяемое для усиления столбов и простенков (рис. 4—6).

Сетчатое армирование является основным способом усиления столбов, простенков и отдельных участков стен при малой их гибкости и при небольших эксцентриситетах.

фото закладки арматуры в кирпичную кладку

Армирование кладки, 1 - сетчатое, 2 - продольчатое

Сетчатое армирование кладки применяется в центрально и внецентренно сжатых элементах (столбах, стенах, арках, сводах и др.) при

малых эксцентриситетах (для сечений любой формы при е0 / h < 0,35у,

для прямоугольных сечений при е0 / h <0,17 и при отношении l0 / r < 52,5

или l0 / b < 15) h — размер поперечного сечения в плоскости действия момента; Ь — ширина, т. е. наименьший размер поперечного сечения.

Продольное армирование и армирование железобетоном применяется;

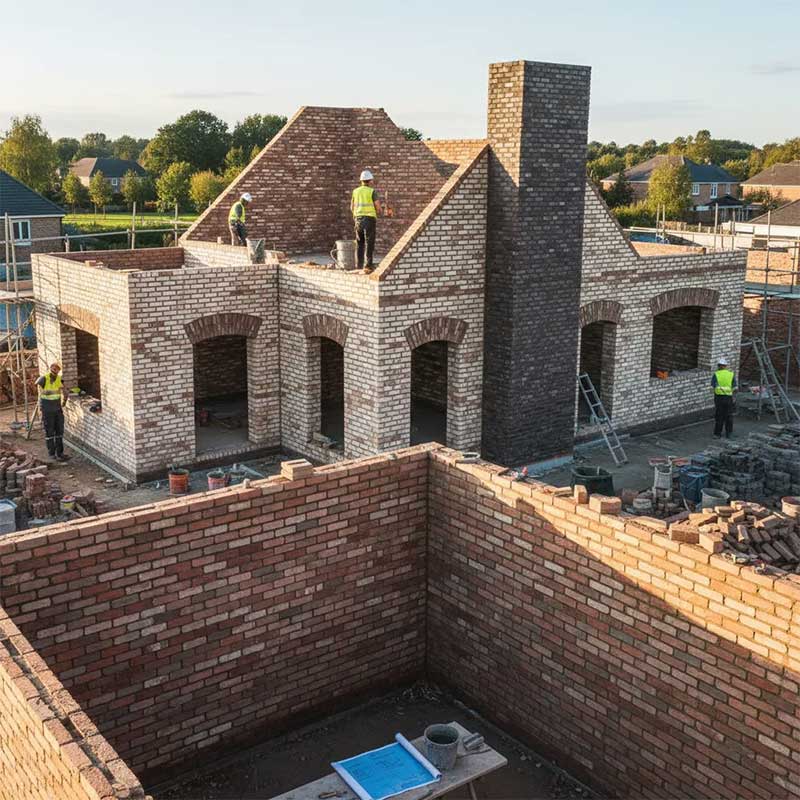

кирпичная кладка

  • а) для восприятия растягивающих усилий в изгибаемых, растянутых и внецентренно сжатых элементах, когда в сечении возникают растягивающие напряжения, превышающие расчетные сопротивления кладки при растяжении (балки, перемычки, карнизы и др.);
  • б) в центрально и внецентренно сжатых столбах, независимо от эксцентриситета при гибкости l0 / r ≥ 52,5 или l0 / b ≥15 с целью повышения устойчивости и прочности;
  • в) в тонких стенах и перегородках с целью повышения их устойчивости и прочности при действии на них поперечных нагрузок;
  • г) в стенах и столбах, подвергающихся значительной вибрации с целью предохранения кладки от трещин, а также для придания конструкциям и всему сооружению в целом большей сейсмостойкости.

Количество арматуры, учитываемой в расчете, должно составлять не менее;

  • для сетчатой арматуры.......0,1%
  • для продольной арматуры сжатой . . 0,2%
  • для растянутой . . 0,05%

Наибольшее количество арматуры при сетчатом армировании не должно превышать 1%. Концы растянутой арматуры должны быть заанкерены в слое бетона или раствора.

Диаметр арматуры должен быть не менее: сетчатой и продольной растянутой арматуры — 3 мм; продольной сжатой арматуры 8 мм.

Диаметр арматуры в горизонтальных швах кладки должен быть не более: при пересечении стержней в шве — 5 мм; без пересечения — 8 мм.

Швы кладки армокаменных конструкций должны иметь толщину, превышающую диаметр арматуры не менее, чем на 4 мм.

Напряжения для армированной кладки

Испытания балок тоже подтвердили возможность пользования формулами железобетона при расчете железо-кирпичных конструкций.

Число m = Eж / E кл

получено равным 30 для кладки на цементном растворе состава 1:3 и равным 56 при кладке на растворе состава 1:4. На основании испытаний могут быть даны следующие указаания для расчета железо-кирпичных конструкций.

армирование кладки

Допускаемые напряжения для армированной кладки на осевое сжатие Bd9 на сжатие при изгибе R'd, на скалывание при изгибе при отсутствии специальной арматуры t и на скалывание при изгибе при наличии отогнутых стержней t1 приведены в следующей таблице.

Допускаемые напряжения для армированной кладки (кг/см2).

Временное сопротивление кладки на сжатие в кг/см2 Временное сопротивление раствора 80 кг/cм и выше (состав 1:3) Временное сопротивление раствора 50—80 кг/см (состав 1:4)
Rd R'd t t1 Rd R'd t t1
200 19,5 25,0 1,15 2,3 17,5 22,8 1,0 2,0
150 16,5 21,4 1,15 2,3 14,5 18,8 1,0 2,0
125 15,0 19,5 1,15 2,3 13,5 17,6 1,0 2,0
100 13,0 16,8 1,15 2,3 12,0 15,6 1,0 2,0
75 11,5 15,0 1,15 2,3 10,5 13,6 1,0 2,0

Допускаемые напряжения на растяжение железа принимаются теми же, что и при расчете железобетонных конструкций. При армированный до 1,1%, как показали испытания, вполне допустим растет балок по методу критических нагрузок. Растет ведется при коэффициенте запаса k = 3.

Кладка системы Прюсса

Одним из распространенных типов железо-кирпичных стен являются стены системы Прюсса (фиг. 4). Они выполняются из кирпича на ребро или плашмя на цементном растворе с армированием их обручным или круглым железом. Обручное железо применяется толщиной в 1—2 мм при ширине в 15—20 мм, круглое железодиаметром 4—6 мм. Арматура располагается в швах кладки. В местах пересечения арматура связывается проволокой, образуя клетки, которые заполняются кирпичной кладкой.

нужно ли армировать кирпичную кладку

Расстояние как между вертикальными, так и горизонтальными стержнями обычно принимается равным 51 см. Пересечения горизонтального и вертикального железа производятся в различных плоскостях. Концы горизонтальной арматуры закрепляются в капитальных стенах или столбах. На практике при небольшой длине стены конструкция Прюсса применяется в упрощенном вида с прокладкой железа только в горизонтальных швах, что упрощает кладку. Стены Прюсса обладают большой жесткостью и способностью выдерживать боковые удары и давления.

Преимущества армированной кладки

Железо-камень обладает почти всеми теми же преимуществами, что и железобетон, а именно:

  • а) большой долговечностью,
  • б) высокой огнестойкостью,
  • в) ничтожным расходом по ремонту,
  • г) относительной сейсмостойкостью.

Кроме того по сравнению с железобетоном железо-кирпич обладает следующими преимуществами:

  • а) простотой опалубки,
  • б) объемным весом на 20% более легким, чем железобетон,
  • в) значительно более высокими теплотехническими качествами, что указывает на целесообразность применения железо-кирпича в наружных стенах.

Недостатки железо-камня следующие:

  • а) железо-каменные конструкции как правило несмотря на меньший объемный вес несколько тяжелее железобетонных, хотя и значительно легче каменных;
  • б) железо-камень требует работы высококвалифицированных каменщиков;
  • в) железо-камень по-видимому хуже, чем железобетон, сопротивляется динамическим нагрузкам.

С технической точки зрения железо-камень может быть применен почти во всех областях, где находит себе применение железобетон. Экономичность железо-камня по сравнению с железобетоном не является доказанной и должна определяться в каждом отдельном случае в зависимости от типа конструкции и ее назначения. Перспективу применения армирования камня в целях повышения устойчивости и связанности комплекса здания следует по-видимому считать основной.

Второй областью, где может оказаться целесообразным применение железо-камня взамен железобетона, являются элементы наружной стены, где:

  1. железобетон благодаря своим низким теплотехническим качествам требует утепления, приводящего к усложнению в конструкциях и в работе;
  2. железобетон, вводимый в кладку, является инородным материалом, что также создает ненужные усложнения и задержки в процессе работ.

К этой области целесообразного применения железо-камня относятся например железо-кирпичные перемычки.
