Панели перекрытия зданий решаются мелкопанельными в виде панелей-настилов перекрывающих лишь часть комнаты и опирающихся на балки, ригели каркаса или на несущие каменные или панельные стены, и крупнопанельными, перекрывающими все помещения или группу небольших помещений, расположенных в габаритах между конструктивными осями здания.
Перекрытие, как привило, состоит несущей панели воспринимающей действие на пергкрьтие постоянные и временные (полезные) нагрузки, звукоизоляционного или термоизоляционного слои и пола, решенного применительно к назначению помещения здания.
Сбщий вид перекрытий из крупных панелей приведен на рис 1.
Панели перекрытий рекомендуется проектировать с учетом полного использования транспортные и монтажных механизмов, имеющихся на постройке.
Панели изготовляются со всеми, предусмотренными проектом отверстиями для пропуска труб, вентиляционных каналов и т. п. с нижней офактуренной поверхностью, подготовленной под малярные работы.
Мелкие панели применяются в виде настилов шириной до 2,0 м и могут быть плоскими многопустотными, ребристыми, с ребрами, обращенными вверх, пустотными, слоистыми и сплошными.
Общий вид перекрытий из крупных панелей: 1 — многопустотных; 2 — шатровых; 3 — легкобетонных
Основные сечения конструкций мелких панелей перекрытий-настилов приведены на рис 2.
Крупные панели перекрытий могут быть многопустотными из тяжелого и легкого бетона, плоскими сплошными и легкого бетона, ребристыми с ребрами вверх и шатрового типа.
Конструкции мелких панелей-настилов перекрытий:
1 — двухпустотиый; 2, 3 — многопустотные, 4 — 5 — ребристые
Панели перекрытий опираются иа балки, ригели каркаса или несущие перегородки и стены, а в отдельных случаях непосредственно на колонны.
Детали опирания панелей перекрытий приведены на рис 3.
При опирании перекрытия на несущие панельные или каменные стены панели соединяются посредством стальных соединительных анкеров. Каждая крупная панель соединяется не менее чем в двух местах со стеной анкерами сечением не менее 1,5 см2 не реже чем через 3,0 м.
Для обеспечения совместной работы панелей перекрытия при воздействии ветровых и других горизонтальных нагрузок, а также для обеспечения звукоизоляционных требовании, швы между панелями замоноличиваются и соседние панели соединяются не менее чем в двух точках сваркой с помощью закладных стальных деталей. В узких настилах, кроме того, по гранях панелей устраивают гнезда-выемки, которые образуют при заливки шва «шпонки».
Детали опирания панелей перекрытия на ригели: 1 — прямоугольного сечения; 2 — таврового сечения; 3 — у торцовой стены; 4 — с тавром по низу балки
Панели перекрытий выполняются, как правило, из бетона марки не ниже 150. Сплошные однослойные и двухслойные легкобетонные панели из бетона марки не ниже 100; слоистые наружные слои из бетона марки не ниже 150, внутренний слой из легкого или крупнопористого бетона или из ячеистых материалов марки не ниже 50.
Армирование панелей производится тарными сетками и каркасами и высокопрочной проволокой с предвартельным напряжением.
При применении в крупных панелях перекрытий армаиуры повышенной прочности, достигнутой за счет наклепа в холодном состоянии, величина защитного слоя бетона в целях обеспечения огнестойкости применения в ребристых крупных панелях, опертых по контуру 15 мм; в ребристых и плоских крупных панелях, работающих в одном направленни - 20 мм; в ребрах крупных панелей с ребрами вниз по контуру — 25 мм.
Для подъема и транспортировки крупных панелей в них закладываются петли, надежно закрепленные в панели.
Анкеропка монтажных петель в тонкую плиту производится при помощи горизонтальных стержней, закладываемых в нижнюю часть плиты, к которым крепятся петли.

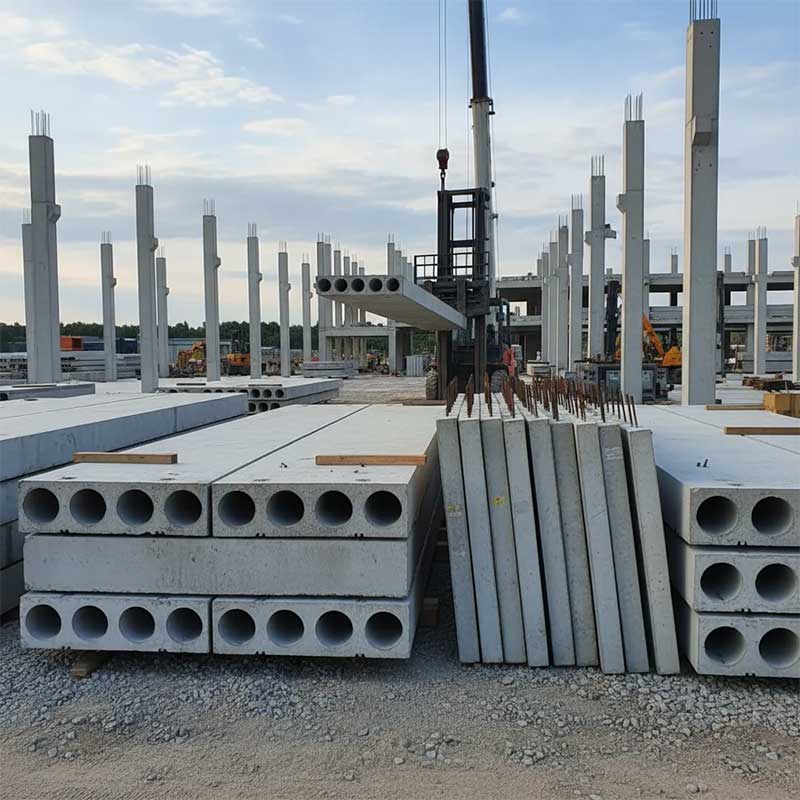

Многопустотные панели изготовливаются из тяжелых и легких бетонов марки не ниже 200
Они могут быть в виде узких настилов размером на часть комнаты или на комнпту.
Армирование их выполняется сварными сетками из стали марки Ст. 3 и Ст. 5, стали 25Г С, а также высокопрочной проволокой с предварительным напряжением.
Панели шатрового типа изготовляются, как правило, размером на комнату. Изготовление их в матрицах дает возможность получения нижней поверхности изделия в виде готового потолка с карнизами перекрываемого помещения. Верхняя поверхность панели гладкая, удобная для устройства пола. Благодаря наличию окаймляющих ребер такая панель достаточно транспортабельна. Панели могут армироваться сварными сетками и каркасами, а также допускают возможность конструирования их с арматурой в виде предварительно напряженного высокопрочного пояса по ее наружному контуру.
Панели размерами мм комнату при мирке бетона 200 могут иметь толщину средней части 4—5 см, приведенную толщину около 7 см и собственный пес до 3,5 т, а при леском бетоне до 2,5 т. Последующая наливка предварительно напряженной арматуры по ребрам позволяет изготовление панелей производить из бетона не превышающего марку 200.
При наличии местных сырьевых материалов (например, шлаков, не имеющих несгоревших частиц угля и сернистых соединений), а также организации производства легких заполнителей для бетонов (керамзитового гравия, термозита и т. п.) панели перекрытий следует выполнять однослойными сплошными. Они могут быть выполнены также из ячеистых бетонов: пеносиликата, пенобетона, газобетона.
Панели сплошные легкобетонные или из ячеистых бетонов имеют большие преимущества в технологии изготовления, а также конструктивные преимущества наличие гладкого потолка и ровного основания для пола. Для изготовления панелей принимаются марки бетонов 100—200.
Армирование панели производится сварными сетками и каркасами и высокопрочной проволокой с предварительным напряжением. В последнем случае для анкеровки арматуры предусматриваются специальные устройства.
Основная идея создания такого типа перекрытий заключается в использовании звукоизолирующей способности воздушной прослойки между двумя отдельными панелями. Вес перекрытия раздельного типа может быть снижен до 200 кг/м2 и менее, что позволяет практически использовать легкобетонные тонкостенные конструкции.
Кроме того, исключается необходимость применения полов на упругом основании, резко снижается расход упругих материалов, отпадает необходимость в мокрых процессах по устройству бетонного слоя или стяжки под чистый пол на упругом основании. Перекрытия могут быть выполнены из мелких ребристых панелей-настилов и крупных панелей. В последнем случае панели могут опираться на балки, ригели каркаса или несущие пергородки и стены. Случай безригельного опирания панелей показано на рис.1, 3
Верхняя панель может быть изготовлена в виде шатровой или ребристой, нижняя (потолочная) ребристой, а в отдельных случаях шатровой. Потолок также может быть выполнен подвесным из древесноволокнистых листов или листов cyxoй штукатурки.
Звукоизоляция от воздушного шума такого перекрытия весом около 200 кг/м2 удовлетворяет нормативным требованиям (48 дб) для жилых зданий. Звукоизоляция испытанных панелей перекрытий раздельной конструкции от ударного шума также удовлетворяет нормативным требованиям, так как уровень громкости ударного шума под всеми панелями ниже 40 фонов.
Панели перекрытий рассчитываются в эксплуатационном состоянии на прочность и жесткость с учетом постоянных и полезных нагрузок, а в монтажном состоянии на нагрузки, возникающие при транспортировке и сборке панелей перекрытия.
Расчет панелей производится в соответствии с действующими нормами и техническими условиями.
