Быстрый и безопасный монтаж шинопровода в производстве
- Почему шинопровод удобнее кабеля в цехах
- Как выбрать тип шинопровода под задачи цеха
- Этапы монтажа шинопровода на производстве
- Электроснабжение производственных помещений - монтаж шинопровода в цехах
- Проверка и запуск системы электроснабжения
Почему шинопровод удобнее кабеля в цехах
Когда речь заходит об электроснабжении производственного цеха, первое, что приходит в голову проложить кабель. Это привычно, понятно, проверено десятилетиями. Но стоит посчитать реальные затраты и сложности, как картина меняется. Для мощных линий, особенно там, где токи превышают 400-600 ампер, кабельная разводка превращается в головную боль.
Начнём с объёма работ. Чтобы провести в цех линию на 1000 ампер кабелем, нужны жгуты из нескольких толстых проводов. Каждая жила весит килограммы на метр, гнётся с трудом, требует специальных лотков или труб. Монтажники тратят дни на прокладку, крепление, соединение в распределительных коробках. Добавьте сюда стоимость кабельных лотков, муфт, защитных труб смета растёт на глазах.
Шинопровод решает эту проблему радикально. Это готовые секции с алюминиевыми или медными шинами внутри защитного корпуса. Привезли на объект, подняли под потолок, соединили секции между собой болтами и линия готова. Два электромонтажника за рабочую смену собирают 15-25 метров трассы. Попробуйте с кабелем на такую же мощность уложиться в те же сроки не получится.
Второй важный момент пространство. В современных цехах каждый квадратный метр на вес золота. Станки, конвейеры, складские зоны всё спланировано до сантиметра. Кабельные лотки для мощной линии занимают минимум 30-40 сантиметров по ширине, плюс нужны отступы для охлаждения и обслуживания. Шинопровод компактнее: корпус шириной 15-20 см передаёт ту же мощность. Он идёт под потолком, не мешает технологическим процессам, не требует защитных ограждений.
Гибкость системы ещё один козырь шинопровода. Производство постоянно меняется: появляются новые станки, переставляется оборудование, расширяются участки. С кабелем каждое изменение это проект. Нужно тянуть новую линию от щита, прокладывать лотки, ставить дополнительные распределительные коробки. Время, деньги, простои.
Шинопровод позволяет подключиться к магистрали в любой точке. Установили специальный отводной блок, подключили автоматический выключатель и новая точка питания готова. Весь процесс занимает пару часов вместо нескольких дней. Для производств с частой переконфигурацией линий это критичное преимущество. Автозаводы, сборочные производства, гибкие технологические участки везде, где нужна быстрая адаптация под новые задачи, шинопровод выигрывает.
Безопасность отдельная тема. Кабель в лотках остаётся уязвимым: механические повреждения при монтаже оборудования, попадание воды, перегрев из-за плохой вентиляции. В цехах с интенсивным движением погрузчиков, кранов, тележек риск повредить кабельную трассу всегда присутствует. Шинопровод защищён жёстким металлическим корпусом. Алюминиевый или стальной кожух выдерживает удары, защищает от пыли, влаги, случайных прикосновений. Степень защиты IP54 или выше делает систему надёжной даже в тяжёлых условиях.
Ещё один плюс меньше потери энергии. Плоские шины в шинопроводе имеют большую площадь поверхности по сравнению с круглыми кабельными жилами. При высоких токах это критично: ток из-за скин-эффекта концентрируется у поверхности проводника. У плоской шины эффективная площадь больше, сопротивление ниже, потери меньше. На мощных линиях разница в нагреве может достигать 15-20 градусов. Меньше нагрев выше надёжность, дольше срок службы, ниже счета за электричество.
Обслуживание шинопровода тоже проще. Все соединения доступны для осмотра: открыл крышку секции и видишь состояние контактов, шин, изоляции. Плановая проверка занимает минимум времени. С кабелем всё сложнее: чтобы проверить состояние соединения в муфте, нужно её вскрывать, а это долго и рискованно. Тепловизионный контроль шинопровода показывает все проблемные точки за один проход перегретое соединение видно сразу. С кабелем в лотках такой оперативности не добиться.
Экономика вопроса тоже говорит в пользу шинопровода, особенно для мощных линий. Да, стоимость комплекта секций может показаться выше цены эквивалентного кабеля. Но если считать полную смету кабель, лотки, муфты, крепления, работа монтажников, время простоя производства итоговые затраты часто оказываются ниже. Чем больше ток, тем заметнее разница. На токах от 800-1000 ампер шинопровод становится не просто удобнее, но и выгоднее экономически.
Долговечность последний аргумент. Качественный шинопровод служит 30-40 лет без замены основных элементов. Кабель в тяжёлых условиях цеха изнашивается быстрее: изоляция стареет, жилы окисляются, соединения ослабевают. Через 15-20 лет часто требуется полная замена линии. Шинопровод при правильном монтаже и минимальном обслуживании работает десятилетиями, не теряя характеристик.
Все эти преимущества делают шинопровод оптимальным выбором для современных производственных цехов. Быстрый монтаж, компактность, гибкость, безопасность, надёжность то, что нужно для эффективного электроснабжения производства.
Как выбрать тип шинопровода под задачи цеха
Шинопровод шинопроводу рознь. На рынке десятки моделей от разных производителей, и каждая рассчитана под свои условия. Выбрать правильный тип значит обеспечить надёжную работу на годы вперёд. Ошибка в выборе обернётся перегревом, авариями или лишними затратами на избыточную мощность.
Первый параметр, с которого начинается выбор расчётный ток. Нужно понять, какая суммарная мощность оборудования будет подключена к этой линии. Складываете мощность всех станков, двигателей, сварочных аппаратов, которые работают на участке. Затем делите на напряжение сети и умножаете на коэффициент спроса обычно 0,7-0,85 для производственных цехов. К полученной цифре добавляете запас 20-30% на будущее расширение.
Допустим, получилось 800 ампер расчётного тока. Выбираете шинопровод с номиналом минимум 1000 А. Запас нужен не только для роста производства, но и для снижения нагрева. Шинопровод, работающий на 70-80% от номинала, греется меньше и служит дольше, чем тот, что постоянно эксплуатируется на пределе возможностей.
Основные типы шинопроводов по назначению:
- Магистральные для главных питающих линий, токи от 1000 до 6300 А, передают энергию от трансформатора к распределительным щитам
- Распределительные для питания групп оборудования, токи от 250 до 1600 А, идут от щитов к рабочим зонам
- Осветительные для систем освещения цехов, токи до 63 А, компактные и лёгкие
- Троллейные для подвижного оборудования, кранов, тележек, токи до 400 А, имеют скользящие токосъёмники
Для сварочного или механообрабатывающего цеха с десятками станков обычно выбирают распределительные шинопроводы на 630-1000 А. Они оптимальны по соотношению мощности, габаритов и цены. Если речь о главной линии питания для крупного производственного корпуса, нужен магистральный шинопровод на 2500-4000 А.
Второй критичный параметр условия эксплуатации. Цеха бывают разные: сухие сборочные помещения, влажные гальванические участки, горячие литейные, пыльные деревообрабатывающие. Для каждого случая нужна своя степень защиты корпуса.
Степень защиты обозначается кодом IP с двумя цифрами. Первая цифра защита от твёрдых частиц, вторая от влаги. Для обычных сухих цехов достаточно IP40 или IP43. Если в помещении влажная уборка, конденсат, брызги воды нужен как минимум IP54. Для особо тяжёлых условий, где возможны прямые струи воды или погружение в жидкости, существуют варианты IP65 и выше.
Температура окружающей среды тоже влияет на выбор. Стандартные шинопроводы рассчитаны на работу при температуре от -5°C до +40°C. Если в цехе жарче например, в литейных, кузнечных, термических участках нужна модель с повышенной термостойкостью. Там используются специальные изоляционные материалы, рассчитанные на +60-70°C окружающей среды.
Для цехов с агрессивной средой химических, гальванических, пищевых производств важна коррозионная стойкость. Обычные алюминиевые или стальные корпуса быстро разрушаются от кислот, щелочей, солей. В таких условиях выбирают шинопроводы с корпусами из нержавеющей стали или с защитным полимерным покрытием.
Специальные требования для разных типов производств:
- Взрывоопасные зоны (покрасочные цеха, химические производства) шинопроводы во взрывозащищённом исполнении с маркировкой Ex
- Пожароопасные участки (деревообработка, текстиль) усиленная изоляция, огнестойкие материалы корпуса
- Чистые помещения (электроника, фармацевтика) гладкие корпуса без щелей, легко моются и дезинфицируются
- Морозильные камеры специальная изоляция для работы при -40°C и ниже
Конструктивные особенности тоже имеют значение. Шинопроводы бывают с вертикальной или горизонтальной ориентацией шин внутри корпуса. Для длинных горизонтальных трасс удобнее первый вариант проще монтаж и обслуживание. Для вертикальных подъёмов между этажами лучше подходят модели с горизонтальным расположением шин.
Количество и расположение точек подключения ещё один фактор выбора. Некоторые шинопроводы допускают подключение оборудования в любой точке трассы через стандартные отводные блоки. Другие имеют фиксированные точки отбора мощности через определённые интервалы. Для гибких производств, где часто меняется расстановка станков, лучше первый вариант. Для стационарных линий с неизменной конфигурацией подойдёт и второй.
Материал шин медь или алюминий выбирается исходя из токовой нагрузки и бюджета. Алюминий легче и дешевле, подходит для большинства задач до 2500-3000 А. Медь проводит ток лучше, меньше греется, но весит больше и стоит дороже. На токах свыше 3000 А медные шины часто оказываются выгоднее: меньше сечение, компактнее конструкция, ниже потери энергии.
Обратите внимание на удобство монтажа и обслуживания. Хорошие производители делают шинопроводы модульными: стандартные прямые секции по 2-3 метра, угловые элементы, Т-образные разветвления, компенсаторы температурного расширения. Всё должно легко стыковаться без подгонки на месте. Крышки корпуса должны открываться без полного демонтажа секции это упрощает проверки и ремонт.
Не забудьте про сертификацию и стандарты. Шинопровод должен соответствовать требованиям ПУЭ, иметь сертификат соответствия ТР ТС, протоколы испытаний. Проверьте, что производитель гарантирует заявленные характеристики и имеет сервисную поддержку. Сэкономите на непроверенном китайском ноунейме рискуете получить проблемы при приёмке объекта или во время эксплуатации.
Правильный выбор типа шинопровода это фундамент надёжного электроснабжения цеха. Учтите все факторы: ток, условия среды, конструктивные особенности помещения, специфику производства и получите систему, которая прослужит десятилетия без проблем.
Этапы монтажа шинопровода на производстве
Монтаж шинопровода это не просто сборка секций по инструкции. Это комплексный процесс, где каждый этап критичен для итогового результата. Пропустите важную деталь и через месяц получите перегрев, провисание или отказ системы. Разберём весь цикл от подготовки до финальной проверки.
Всё начинается с изучения проекта и подготовки трассы. Даже если у вас на руках готовая документация, нужно выехать на объект и проверить реальную ситуацию. Часто выясняется, что на пути трассы появились новые балки, трубы вентиляции, кабельные лотки. Привязываетесь к существующим конструкциям, отмечаете точки установки опор, проверяете доступность для монтажа и будущего обслуживания.
Разметка следующий критичный шаг. Берёте лазерный нивелир или водяной уровень и размечаете линию прокладки на несущих конструкциях. Горизонтальность должна быть идеальной допустимое отклонение не более 3-5 мм на 10 метров трассы. Перекос приведёт к неравномерной нагрузке на опоры и деформации соединений между секциями. Отмечаете точки установки каждого крепления с учётом рекомендованного производителем шага обычно это 1,5-2,5 метра для горизонтальных участков.
Установка опор и креплений фундамент всей конструкции. Здесь экономия недопустима. Каждая опора должна крепиться к несущей конструкции анкерами или мощными дюбелями. Для бетонных перекрытий используют анкерные болты диаметром минимум 10-12 мм, глубина заделки 80-100 мм. Для металлических балок болтовые соединения или сварка кронштейнов. Гипсокартон, лёгкие перегородки, подвесные потолки это не основа для крепления тяжёлого шинопровода.
После установки всех опор проверяете их горизонтальность и соосность. Натягиваете контрольный шнур вдоль всей трассы все опоры должны лежать строго на одной линии. Даже небольшое смещение в 10-15 мм создаст проблемы при стыковке секций. Лучше потратить час на корректировку опор сейчас, чем мучиться потом с подгонкой.
Теперь начинается сборка самого шинопровода. Секции поставляются упакованными, перед монтажом каждую нужно осмотреть. Проверяете целостность корпуса, отсутствие вмятин и царапин на изоляции шин, комплектность крепежа. Если секция повреждена при транспортировке в монтаж она не идёт, только замена.
Последовательность сборки горизонтальной трассы:
- Устанавливаете первую секцию на опоры возле вводного щита, выравниваете по уровню, фиксируете
- Подносите следующую секцию, совмещаете с первой, проверяете совпадение отверстий под болты
- Наносите контактную пасту на торцы шин, соединяете секции, наживляете болты
- Устанавливаете изоляционные прокладки между фазами согласно схеме производителя
- Затягиваете болты динамометрическим ключом с рекомендованным моментом обычно 40-80 Нм
- Укладываете секцию на опоры, фиксируете хомутами или кронштейнами
- Повторяете процесс для всех последующих секций
Важный нюанс затяжка болтов. Никогда не затягивайте сразу до конца. Сначала все болты соединения наживляете от руки, потом проходите крест-накрест с моментом 50% от номинала, и только третьим проходом доводите до полного момента. Такая схема равномерно распределяет давление и исключает перекосы контактных площадок.
На поворотах трассы используются специальные угловые секции. Они рассчитаны на стандартные углы 45° или 90°. Если нужен нестандартный угол, заказывайте его у производителя заранее. Попытки подогнать стандартные секции с зазорами или перекосами приводят к плохому контакту и перегреву.
Для длинных трасс больше 30-40 метров обязательно ставьте компенсаторы температурного расширения. Это специальные секции с подвижными контактами, которые позволяют шинопроводу удлиняться при нагреве без внутренних напряжений. Компенсатор обычно устанавливается через каждые 25-30 метров прямого участка. Рядом с ним одна опора должна быть жёсткой, а соседние скользящими.
Отводные блоки для подключения оборудования монтируются в последнюю очередь, когда основная магистраль собрана и проверена. Каждый отвод это дополнительное соединение, дополнительная точка возможного нагрева. Устанавливаете их строго по проекту, проверяете затяжку контактов, маркируете для удобства эксплуатации.
Прокладка заземляющей шины PE обязательный этап. Все металлические корпуса секций должны быть электрически соединены между собой и с главной заземляющей шиной щита. Используются либо встроенные в шинопровод заземляющие проводники, либо внешний медный или алюминиевый проводник сечением не менее половины сечения фазных шин. Каждое соединение заземления проверяется на надёжность контакта.
После сборки всей трассы проводится визуальный контроль. Проходите вдоль шинопровода и проверяете каждое соединение: нет ли зазоров между секциями, все ли болты затянуты, правильно ли установлены изоляционные элементы, не торчат ли оголённые части шин. Проверяете надёжность крепления на опорах шинопровод не должен шататься или прогибаться под собственным весом.
Особое внимание точкам подключения вводного кабеля и отводов к оборудованию. Эти места несут максимальную нагрузку и чаще всего перегреваются при ошибках монтажа. Проверяете качество зачистки кабельных жил, правильность установки наконечников, момент затяжки соединительных болтов. Если используются гибкие медные перемычки убедитесь, что они не натянуты и не создают механического напряжения на контакты.
Установка защитных крышек и кожухов финальный штрих монтажа. Все съёмные элементы корпуса должны быть на месте и надёжно закреплены. Проверяете, что крышки не деформированы, уплотнители не повреждены, защёлки или винты затянуты. От этого зависит степень защиты IP и безопасность персонала.
Маркировка и документирование последний организационный этап перед испытаниями. На корпусе шинопровода наносятся обозначения фаз, напряжения, номинального тока. В точках подключения оборудования устанавливаются таблички с указанием нагрузки и назначения. Составляется исполнительная схема с привязкой к реальным конструкциям здания она понадобится при будущих ремонтах и модернизациях.
Грамотный монтаж это гарантия того, что шинопровод проработает весь заявленный срок без аварий. Спешка, экономия на крепеже, игнорирование требований производителя оборачиваются дорогостоящими проблемами. Делайте всё по технологии и получите надёжную систему электроснабжения на десятилетия.
Частые ошибки при установке и как их избежать
Даже опытные монтажники иногда допускают ошибки, которые потом выливаются в аварии, перегрев или полный отказ системы. Большинство проблем предсказуемы и легко предотвращаются, если знать типичные ловушки. Разберём самые распространённые промахи и способы их избежать.
Первая и самая критичная ошибка недостаточная затяжка болтов в контактных соединениях. Монтажник торопится, затягивает болты обычным ключом "на глазок", без динамометрического контроля. Через месяц эксплуатации место соединения начинает греться. Почему? Контактное давление недостаточное, между шинами остаётся повышенное переходное сопротивление. При токах в сотни или тысячи ампер даже лишние сотые доли ома дают десятки киловатт тепла.
Решение простое: динамометрический ключ обязателен для каждого соединения. Производитель указывает точный момент затяжки 50, 70, 100 Нм. Это не рекомендация, а требование. Ключ щёлкает при достижении нужного момента ошибиться невозможно. Стоит такой инструмент 3-5 тысяч рублей, но одна предотвращённая авария окупает его стократ.
Вторая частая проблема игнорирование контактной пасты или её неправильное применение. Кто-то считает пасту необязательной, кто-то мажет её толстым слоем "для надёжности", кто-то использует неподходящий состав. Все три варианта ведут к проблемам. Без пасты алюминиевые шины окисляются, сопротивление растёт. Слишком толстый слой пасты работает как изолятор. Неправильный состав вызывает электрохимическую коррозию.
Правильно так: зачистили контактные поверхности до блеска, нанесли тонкий слой специализированной пасты для алюминия или меди (в зависимости от материала шин), сразу соединили и затянули. Слой пасты должен быть 0,1-0,2 мм практически незаметный. Используйте только пасты с маркировкой для электрических контактов, никакой солидол или литол не подойдёт.
Третья ошибка пренебрежение компенсацией температурного расширения. Монтажники жёстко крепят длинную трассу на всех опорах, не оставляя возможности для температурных подвижек. Шинопровод при нагреве расширяется, но двигаться не может возникают внутренние напряжения. Секции начинают деформироваться, в соединениях появляются щели, контакт ухудшается, начинается перегрев.
Как правильно организовать компенсацию расширения:
- На каждые 25-30 метров горизонтальной трассы устанавливайте температурный компенсатор
- Одна опора рядом с компенсатором должна быть жёсткой (фиксирует положение), остальные скользящими
- Скользящие опоры позволяют шинопроводу двигаться вдоль оси при изменении температуры
- Проверьте, что скользящие элементы действительно могут перемещаться без заедания
Четвёртая распространённая ошибка неправильное расположение опор или их недостаточное количество. Чтобы сэкономить, ставят опоры реже, чем рекомендует производитель. Или крепят к слабым конструкциям лёгким перегородкам, подвесным потолкам, тонкостенным профилям. Результат предсказуем: шинопровод провисает, соединения испытывают механическую нагрузку, контакты расходятся.
Следуйте инструкции производителя по шагу опор обычно это 1,5-2,5 метра для горизонтальных участков. Для тяжёлых магистральных шинопроводов расстояние может быть меньше. Каждая опора должна крепиться к несущей конструкции бетонному перекрытию, металлической балке, кирпичной стене толщиной от 250 мм. Используйте анкеры диаметром не менее 10 мм с глубиной заделки 80-100 мм.
Пятая ошибка забывают про заземление или делают его некачественно. Все металлические части шинопровода должны быть надёжно заземлены. Иногда монтажники полагаются только на болтовые соединения корпусов секций, не прокладывая отдельный заземляющий проводник. Со временем болты корпуса могут ослабнуть, окислиться целостность заземления нарушается. При пробое изоляции или коротком замыкании это смертельно опасно.
Правильное решение: используйте либо встроенную в шинопровод заземляющую шину PE, либо прокладывайте отдельный медный или алюминиевый проводник сечением не менее половины сечения фазных шин. Каждое соединение заземления должно быть болтовым, с контактной шайбой, затянутым с нужным моментом. После монтажа проверьте сопротивление цепи заземления оно должно быть не более 0,1 Ом между любой точкой корпуса и главной заземляющей шиной.
Шестая проблема недостаточная защита от вибраций. В цехах с мощным оборудованием прессами, компрессорами, прокатными станами возникают сильные вибрации. Если шинопровод жёстко связан с вибрирующими конструкциями, со временем расшатываются болты, ослабевают контакты, появляется искрение и перегрев. Особенно опасно, когда шинопровод крепится к стене, к которой примыкает фундамент тяжёлого станка.
Используйте виброгасящие прокладки между опорами и шинопроводом. Это могут быть резиновые вставки толщиной 3-5 мм или специальные полимерные амортизаторы. На особо вибронагруженных участках применяйте пружинные подвесы, которые гасят колебания. Если возможно, прокладывайте трассу на расстоянии от источников вибрации или используйте виброизолированные опоры.
Седьмая ошибка монтаж в неподходящих климатических условиях. Зимой при отрицательных температурах алюминий и сталь сжимаются, летом расширяются. Если собираете шинопровод при -15°C, а эксплуатироваться он будет при +30°C, все размеры изменятся. Соединения, которые казались плотными на морозе, при нагреве могут разойтись.
По возможности монтируйте при температуре, близкой к средней эксплуатационной обычно это +15-25°C. Если это невозможно, учитывайте температурные поправки при затяжке соединений. Производители иногда дают специальные таблицы коррекции момента затяжки в зависимости от температуры монтажа.
Восьмая проблема отсутствие маркировки и документации. Смонтировали шинопровод, подключили, запустили и забыли. Через год нужно подключить новый станок, а непонятно, где какая фаза, какой номинал линии, есть ли запас по мощности. Начинается гадание, прозвонка, риск ошибки.
Обязательно маркируйте все элементы системы: фазы (L1, L2, L3), нейтраль (N), заземление (PE), номинальный ток, напряжение. На отводах к оборудованию вешайте таблички с указанием нагрузки и назначения. Составляйте исполнительную схему с привязкой к реальным конструкциям здания. Это сэкономит массу времени и нервов при будущих работах.
Девятая ошибка пренебрежение предварительными испытаниями. Собрали, сразу подали полную нагрузку и надеются на лучшее. Если где-то допущена ошибка, она проявится в самый неподходящий момент. Перегретое соединение выгорит, сработает защита, остановится производство.
Всегда проводите поэтапный пуск: сначала проверка изоляции мегаомметром, затем подача 25% нагрузки на 30 минут с тепловизионным контролем, потом 50%, 75% и только потом 100%. На каждом этапе проверяйте температуру соединений. Если где-то греется сильнее остальных останавливайтесь, ищите проблему, устраняйте. Лучше потратить день на испытания, чем неделю на аварийный ремонт.
Учитесь на чужих ошибках, а не на своих. Следование технологии, внимательность к деталям, качественный инструмент и контроль на каждом этапе вот формула успешного монтажа без последующих проблем.

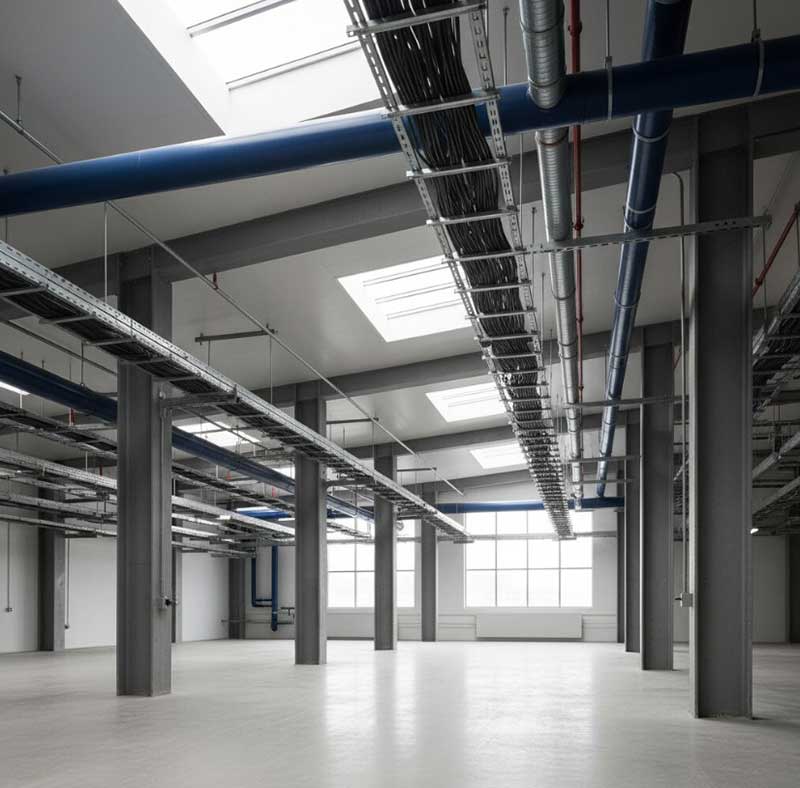

Проверка и запуск системы электроснабжения
Шинопровод смонтирован, все соединения собраны, крепления установлены. Казалось бы, можно включать и работать. Но именно на этом этапе многие допускают фатальную ошибку пропускают комплексные испытания. А ведь именно они выявляют скрытые дефекты и гарантируют безопасный пуск. Пренебрежение проверками оборачивается авариями в первые же дни эксплуатации.
Начинается всё с визуального осмотра всей трассы. Проходите от щита до конечных точек и методично проверяете каждый элемент. Все ли болты затянуты? Установлены ли изоляционные прокладки? Нет ли механических повреждений корпуса? Правильно ли подключено заземление? Закрыты ли все крышки и защитные кожухи? Звучит очевидно, но именно визуальный осмотр находит забытые внутри инструменты, не затянутые соединения, случайно повреждённую изоляцию.
Следующий обязательный этап измерение сопротивления изоляции. Это проверка того, насколько хорошо токоведущие шины изолированы от корпуса и друг от друга. Используется мегаомметр на 1000 или 2500 вольт. Прибор подаёт высокое испытательное напряжение и измеряет ток утечки через изоляцию.
Порядок проведения измерений:
- Отключите все автоматы, отсоедините подключённое оборудование (частотники, электронные блоки могут выйти из строя от высокого напряжения)
- Измерьте сопротивление между каждой фазой и корпусом шинопровода
- Измерьте сопротивление между всеми парами фаз (L1-L2, L2-L3, L1-L3)
- Если есть нейтраль измерьте между нейтралью и фазами, между нейтралью и корпусом
- Все показания записывайте в протокол с указанием даты, температуры воздуха, влажности
Норма для новых систем не менее 1 МОм при температуре +20°C. Если показатель ниже 0,5 МОм это тревожный сигнал. Ищите причину: влага внутри секций, повреждённая изоляция, грязь или металлическая стружка в соединениях. Иногда достаточно просушить шинопровод строительным феном, иногда приходится разбирать проблемное место.
После проверки изоляции переходим к контролю контактных соединений. Здесь нужен микроомметр или тестер контактных соединений. Прибор пропускает через соединение калиброванный ток (обычно 100-200 А) и точно измеряет падение напряжения, по которому рассчитывается сопротивление. Для качественного соединения оно должно быть 10-30 микроом, не выше.
Проверяете каждое соединение между секциями, все отводы, точки подключения кабелей. Если где-то сопротивление 50-100 мкОм или больше это плохой контакт, его нужно переделать. На токах в тысячи ампер такое соединение станет источником сильного нагрева и потенциальной аварии.
Обязательно проверьте правильность фазировки. Убедитесь, что фазы подключены последовательно и нигде не перепутаны. Используйте фазоуказатель или мультиметр. Ошибка в фазировке приведёт к короткому замыканию при подключении трёхфазного оборудования. Проверяется соответствие фаз на вводе, в середине трассы и на всех отводах к оборудованию.
Проверка защитного заземления критичный момент безопасности. Все металлические части должны быть надёжно соединены с заземляющей шиной PE. Измеряется сопротивление между любой точкой корпуса и главной заземляющей шиной щита. Норма не более 0,1 Ом. Если сопротивление выше, ищите слабое соединение, окисленный контакт или обрыв в цепи заземления.
Теперь самый ответственный этап поэтапный пуск под нагрузкой. Никогда не подавайте сразу полную мощность. Это рискованно и непрофессионально. Правильная схема выглядит так: сначала 25% от номинального тока, держите 30 минут, контролируете температуру всех соединений тепловизором. Затем увеличиваете до 50%, снова 30-40 минут работы и температурный контроль. Потом 75% на час. И только после этого выходите на полную нагрузку с непрерывной работой минимум 2-3 часа.
На каждом этапе главный инструмент тепловизор или инфракрасный пирометр. Проходите вдоль трассы и снимаете температурные показания. Все соединения должны быть примерно одной температуры, допустимая разница не более 10 градусов. Если какая-то точка на 15-20 градусов горячее соседних останавливаете испытания, даёте остыть, разбираетесь с проблемой.
Контролируйте не только соединения, но и сами шины. Температура алюминиевых шин при полной нагрузке не должна превышать +70-80°C, медных +90-105°C. Если температура выше значит шинопровод перегружен или выбран неправильно. Придётся либо снижать нагрузку, либо менять на более мощную модель.
Проверьте работу защитных устройств. Убедитесь, что автоматические выключатели правильно настроены и срабатывают при перегрузках. Иногда полезно провести тестовое срабатывание кратковременно создать контролируемую перегрузку и проверить, что защита отключается корректно и в нужное время. Это даст уверенность, что при реальной аварии система сработает как надо.
После успешного прохождения всех испытаний составляется акт приёмки в эксплуатацию. В него вносятся все результаты: сопротивление изоляции, сопротивление контактов, сопротивление заземления, температурные показатели под разными нагрузками. Прикладываются термограммы с тепловизора, протоколы испытаний защиты. Этот документ официальное подтверждение качества работ.
Передайте эксплуатирующей службе полный комплект документации: схемы трассы с привязкой к конструкциям, паспорта оборудования, инструкции по эксплуатации и обслуживанию, график плановых проверок. Рекомендуемая периодичность обслуживания для производственных шинопроводов:
- Раз в квартал: визуальный осмотр, тепловизионный контроль под нагрузкой, подтяжка болтовых соединений
- Раз в год: полный комплекс измерений с мегаомметром и микроомметром, проверка заземления, чистка от пыли
- Раз в 3-5 лет: вскрытие секций, осмотр внутренних элементов, замена изношенных контактных пластин
Обязательно проведите инструктаж для персонала. Объясните, где находятся точки отключения, как безопасно подключать новое оборудование, на что обращать внимание при осмотрах. Покажите, где хранится документация, как читать маркировку, куда обращаться при проблемах. Даже опытные электрики должны знать специфику конкретной системы.
Правильно проведённые испытания и грамотный пуск это гарантия долгой и безаварийной работы. Потратьте несколько дней на тщательную проверку сейчас и получите надёжную систему электроснабжения, которая будет служить десятилетиями без внеплановых остановов и дорогостоящих ремонтов.
Часто задаваемые вопросы
Можно ли использовать шинопровод во влажных помещениях?
Да, для влажных цехов выбирайте модели со степенью защиты IP54 или выше. Они имеют герметичный корпус и защищены от брызг воды.
Как часто нужно проверять затяжку болтов?
Первая проверка через месяц после пуска, затем раз в квартал в течение первого года. После этого достаточно раз в полгода при стабильной нагрузке.
Что делать, если тепловизор показал горячую точку?
Немедленно снизьте нагрузку, дайте системе остыть. Проверьте затяжку болтов в проблемном месте, состояние контактной пасты. При необходимости разберите соединение и переделайте.
Можно ли подключать алюминиевый кабель к медному шинопроводу?
Только через биметаллические переходные пластины. Прямой контакт меди и алюминия вызывает электрохимическую коррозию.
Сколько служит шинопровод в производственных условиях?
При правильном монтаже и регулярном обслуживании 30-40 лет. Основные элементы практически не изнашиваются, периодически меняются только контактные площадки в точках частых подключений-отключений.
