Норма расхода воды санитарными приборами

Наименование приборов ................Расход в л!сек

Кран:
водоразборный у раковины . . .........................0,2
у мойки   .......................................................0,2—0,3
Ванна:
с центральным горячим водоснабжением   ...0,3
с газовым водонагревателем . .........................0,2
Душ..................................................... .................0,2
Смывной бачок . ............................ ................... 0,1
Промывной кран у клозетной чаши    ..........1,2—1,4
Умывальник....................................................... 0,07
Писсуар...................... ,.....................................0,035
Питьевой фонтанчик.......................................0,035

Ориентировочно диаметры домового водопровода можно принимать по данным табл. 2. Потери напора в трубопроводе определяются на основе гидравлического расчета1 или ориентировочно при средней скорости около 1,5 м/сек. Потери напора на 1 пог. м составляют:
для труб диаметром 15— 25 мм..........................    0,6—0,3 м
для труб диаметром 30— 50.............................. 0,2—0,12 м
для труб диаметром 70—100............................ 0,08—0,02 м

Постоянный свободный напор у водоразборных кранов должен быть не менее 1 м, у газовых водонагревателей не менее 4 м, у пожарных кранов — 6 м.
Максимальное давление должно быть не более 60 м.

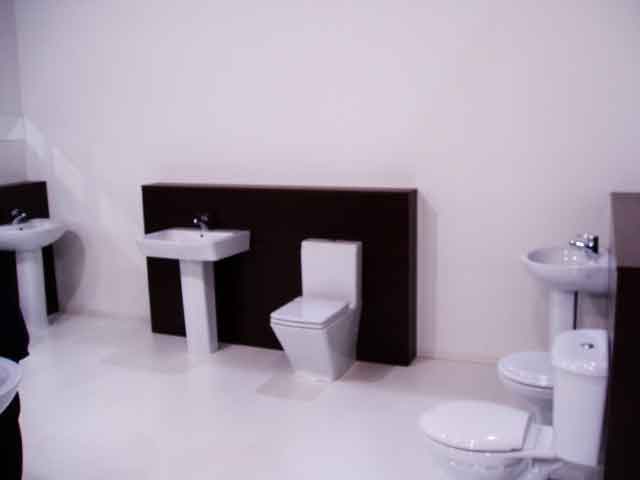

какие нормы расхода воды
фото сантехнических приборов

Ориентировочные диаметры трубопроводов зависимости от числа водоразборных кранов

Диаметр труб в мм 15 20 25 32 40 50
Число водоразборных кранов, приведенных к эквиваленту - крану d=5 мм с рас ходом q = 0,2 л сек. 2 5 10 15 25 30
