Монтаж крупнопанельных гипсобетонных перегородок

Изготовление крупнопанельных перегородок

Крупнопанельные перегородки могут быть изготовлены также горизонтальным способом на стенде размерами 5 500X3500 мм (по методу инженеров Модкевича, Барер и Пасько).
Стенд представляет собой металлический каркас, к которому крепятся деревянные бруски, а по ним укладывается настил из строганых досок толщиной 40 мм. По настилу, на цементно-казеиновои мастике, наклеен линолеум. Стенд на роликах передвигается по рельсовому пути. Рядом со стендом устанавливается растворомешалка с виброжелобам.

Перпендикулярно пути стенда примыкает другой путь, по которому перемещается вагонетка с изготовленными панелями.
У стенда расположена мачта с системой блоков и тросов и двумя лебедками. Фрикционная лебедка обеспечивает перемещение стенда по горизонтали и подъем его в вертикальное положение для съема готовой панели.

Форма для изготовления панели представляет собой бортовую опалубку, с помощью которой размеры панелей можно изменять в пределах размеров стенда.

крупнопанельные перегородки

Изготовление панели начинается с укладки по краю формы, обращенному к вагонетке, деревянного бруса сечением 100X100 им, в который набивают гвозди с шагом 150 мм для лучшего соединения бруса гипсо-шлакобетоном. Затем форму смазывают мыльной эмульсией (мыло, разведенное в воде в пропорции 1:4). Обычно для изготовления перегородок применяют гипсо-шлакобетон состава от 1 : 1,5 до 1:2 (гипс : шлак).

После бетонирования поверхность панели затирают известково-гипсовым раствором. Через 40—50 мин. стенд вместе с панелью поднимают в вертикальное положение и панель устанавливают на вагонетку (рис. 1).
На изготовлении панели занято 6 человек; в течение смены на одном стенде можно изготовить 4—5 панелей.
В заводских условиях панели изготовляют методом проката, принцип которого заключается в следующем. На движущуюся ленту прокатного стана укладывают деревянный каркас (арматуру) из реек 2,5— 3 см.

стенд с формой.

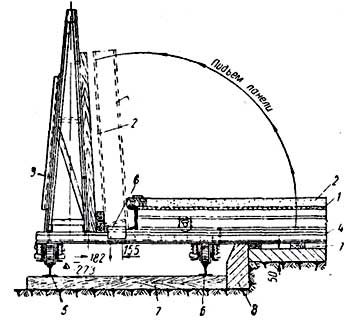

Рис. 1. Подъем стенда с формой в вертикальное положение
1 — стенд; 2 — панель перегородки; 3 — опорный каркас вагонетки; 4 - рельсовый путь стенда; 5 — рельсовый путь вагонетки для установки панелей; 6 — упор; 7 — шпалы; 8 — шлакобетонная подпорная стенка

Рамка из контурного бруса фиксирует размеры перегородки при прохождении ее в зоне укладчика смеси, которая состоит из гипса, песка и опилок. Заполнение сопровождается разглаживанием и последующим прокатом между уплотняющими лентами.
С прокатного стана перегородка поступает в кассету, откуда загружается в сушильную камеру.
Крупные панели при установке на место должны иметь влажность не более 12%.

Изготовления крупнопанельных гипсо-шлакобетонных перегородок в вертикальном положении

1. Перегородочные панели для перегородки могут изготовляться как в заводских, так и в построечных условиях. В обоих случаях панель полностью или частично армируется деревянными рейками. Крупнопанельные гипсо-шлакобетонные перегородки более рационально изготовлять в заводских условиях.

2. В построечных условиях перегородки изготовляют двумя способами: вертикальным и горизонтальным.
Наиболее распространенным является способ изготовления перегородок в вертикальном положении на установке, предложенной инженерами Фоминым, Скворцовым и Добржанским.

Эта установка (рис. 1) состоит из смесительного и формовочного узлов, кассетного склада-камеры и приспособлений для подъема и монтажа готовых перегородочных панелей. Установка может находиться в первом этаже строящегося здания, в дворовом проезде или под навесом в зоне действия башенного крана.

перегородочные панели

Формовочный узел представляет собою вертикальную раздвижную форму, состоящую из двух пространственных металлических ферм, к которым прикреплены деревянные щиты опалубки. В форме можно изготовлять перегородки толщиной 8—10 см. Снаружи на щитах опалубки установлены 16 вибраторов типа И-7 (по 8 шт. на каждом щите).

Оба опалубочных щита скрепляются между собой стяжными болтами, расположенными по периметру щитов. Внизу между щитами на катках укладывается металлическая двутавровая балка № 16. Она служит катучим поддоном, на котором панель сначала формуется, а затем перемещается электролебедкой в склад-камеру. Катучих поддонов должно быть столько, сколько имеется кассет в складе.

Вверху по фермам уложен деревянный настил, служащий рабочим местом формовщиков.
Кассетный склад-камера представляет собой передвигаемую по рельсам платформу с жесткими стойками, к которым прикреплены горизонтальные направляющие доски, образующие 12—16 кассет для хра«ения отформованных панелей. Склад-камера передвигается по мере заполнения кассет при помощи ручной лебедки с тяговым усилием 1,5 т, укрепленной на конце рельсового пути.

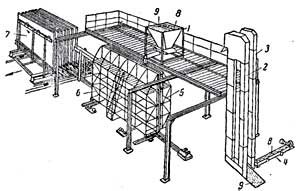

Рис. 1. Схема установки для изготовления крупнопанельных гипсо-шлакобетонных перегородок в вертикальном положении

1 — растворомешалка непрерывного действия; 2 — нория Т-52; 3 — нория Т-50; 4 — шнековый питатель; 5 — неподвижная часть формы; 6 — подвижная часть формы; 7 — кассетный склад; 8 — гипс; 9 — шлак



Для изготовления панелей применяют гипсо-шлакобетон состава от 1:2 до 1:4 (по объему), в зависимости от качества гипса и шлака. Несгоревших частиц угля в шлаке должно быть не более 20%. При применении растворомешалки непрерывного действия гипсо-шлакобетониую смесь приготовляют без добавки замедлителя схватывания гипса.

В случае применения растворомешалки периодического действия необходимо добавлять замедлитель — столярный, малярный клей и др. Количество замедлителя должно обеспечить начало схватывания гипсо-шлакобетона после заполнения форм и окончания вибрации.

Процесс изготовления панелей перегородок состоит из подготовки вертикальной формы, приготовления гипсо-шлакобетонной смеси, заполнения формы смесью с вибрированием, распалубки сформованной панели, выкатывания ее из формы в склад-камеру. Отформованную панель раслалубливают через 12—15 мин. после конца схватывания гипсо-шлакобетонной смеси.

Над дверными проемами и в других ослабленных местах панель армируется реечным каркасом

Как монтировать перегородки

Опирание крупнопанельных панельных перегородок из неармированного или слабоармированного гипсобетона при различных конструкциях перекрытия.

Крупнопанельные перегородки, панели перегородки толщиной 8—9 см размером «на комнату» (глухие или с дверным проемом) изготовляются из жестких смесей гипсошлакобетона. Для восприятия усилий при транспортировке и монтаже внизу панели на всю ее длину при бетонировке укладывается деревянный брусок 8 х 8 см или 9 х 9 см, в зависимости от толщины перегородки.

Брусок имеет два выреза для пропуска стропов при монтаже. В случаях применения панелей в санузлах низ перегородки предохраняется от увлажнения и преждевременного разрушения водоустойчивыми материалами: керамическими облицовочными плитками или асбофанерой, покрываемой лаками.

Панели имеют ровные поверхности, требующие небольшой шпаклевки перед покраской или оклейкой обоями. Заделка стыковых швов производится после закрепления панели на месте и монтажа вышележащего перекрытия.
Применение крупнопанельных перегородок позволяет снизить трудоемкость возведения перегородок примерно на 50%, а стоимость на 40% (по сравнению со сборными из малоразмерных плит и камней), и основном за счет исключения ручного труда и работ по чистой отделке.

перегородки в панельных домах

Основные типы конструкций перегородок, относятся к группе ненесущих, воспринимающих лишь собственный вес. Высота их и общая прочность соответствуют силовым воздействиям И применяемым в настоящее время высотам этажей жилых и общественных зданий, которые в модульной системе равны 330, 360 и 390 см.

Все перегородки свободно опираются на несущую конструкцию перекрытии через растворный шов или упругую прокладку.
Опирание панельных перегородок при различных несущих конструкциях перекрытия показаноно на листе 1.

последовательность монтажа крупнопанельных перегородок

Лист 1. Опирание панельных перегородок при различных конструкциях перекрытия.

Перевозка, хранение и установка перегородок

Перегородки сначала надо привезти к объекту потом установить. При перевозке крупнопанельных перегородок должны быть приняты меры против повреждения их в пути, для чего панели перевозят на специально оборудованных машинах (панелевозах) в вертикальном положении.

Приобъектные склады должны быть оборудованы специальными устройствами для хранения панелей в вертикальном положении с защитой их от увлажнения. При этом конструкция склада должна обеспечивать удобную строповку панелей при подаче их на место установки.

Установка перегородок
Крупные панели устанавливают одновременно с монтажом между­этажных перекрытий.
Монтаж панелей ведет бригада, которая выполняет весь комплекс работ по установке, временному закреплению, выверке и окончательному закреплению панелей.

Строповка, подъем и подача к месту установки панелей производятся так, чтобы струны или тросы захватных приспособлений не касались поверхностей панели.
Установленные панели следует временно закреплять для обеспечения необходимой устойчивости.

перегородки фото

Панели крепят металлическими скобами или ершом (рис.1). Способ крепления должен быть указан в проекте. Шов между панелью и ригелем при креплении металлической скобой законопачивается паклей и зачеканивается гипсовым раствором па глубину 2—3 см.

как крепить перегородки

Рас. 1. Способы крепления перегородок а — к ригелю с помощью металлических скоб; б — к плите или настилу с помощью ерша; 1 — металлическая скоба; 2 — окол под скобу; 3 — деревянный брус 6 см на всю длину перегородки; 4 — гвозди, с помощью которых перегородка крепится к бруску; 5 — ерш

Для обеспечения звукоизоляции все стыковые зазоры (между панелью и потолком, в стыке панелей, между панелью и вертикальными несущими конструкциями) должны быть тщательно заделаны после монтажа вышележащего перекрытия.
Стыки заполняют паклей или минеральной ватой, смоченными в гипсовом молоке; заполнение утапливают с каждой стороны на 6—8 мм для последующей затирки.
